Modalità operative

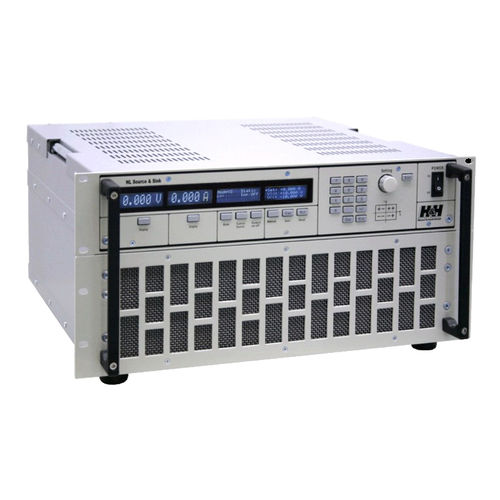

I Source-Sinks NL possono funzionare in modalità a tensione costante o a corrente costante. In modalità tensione ci sono due limitatori di corrente (corrente di origine e corrente di caduta) che possono essere regolati indipendentemente l'uno dall'altro. Nella modalità corrente è possibile impostare una tensione limite superiore e una tensione limite inferiore.
Modalità Source-Sink
A seconda del valore di uscita preimpostato e delle caratteristiche dell'unità di prova collegata, l'apparecchio decide automaticamente se operare come sorgente o come sink. Il passaggio dalla modalità sorgente alla modalità sink è molto rapido.
Modalità a 2 quadranti /4 quadranti
I dispositivi per la modalità a due quadranti possono fornire o ricevere corrente con una tensione di uscita positiva. Per garantire la funzione richiesta nel caso di impostazioni vicine a 0 V e di lunghi cavi di collegamento, i dispositivi a 2 quadranti iniziano a funzionare a partire da una tensione di uscita di -1 V. I dispositivi a 2 quadranti funzionano quindi anche come dispositivi a 4 quadranti, ma con una tensione negativa limitata. I dispositivi a 4 quadranti possono impostare valori assoluti uguali nel campo positivo e negativo.
Controllo remoto
La maggior parte delle funzioni source-sink possono essere controllate a distanza tramite l'interfaccia I/O analogica standard. La selezione del modo operativo, l'uscita on - off e l'impostazione della velocità di regolazione possono essere impostate con livelli logici. Come opzione è disponibile una versione (NL06) isolata elettricamente dall'uscita.
Ingressi di controllo analogici
A seconda del modo operativo selezionato, la tensione di uscita o la corrente di uscita possono essere preimpostate con tensione di controllo 0 ... ±5 V o 0 ... ±10 V DC. Sono disponibili altri due ingressi analogici per limitare la tensione o la corrente.
Uscite di misura analogiche
Per tensione e corrente sono disponibili segnali di misura analogici 0...10 V. I segnali seguono la forma della curva.
---
