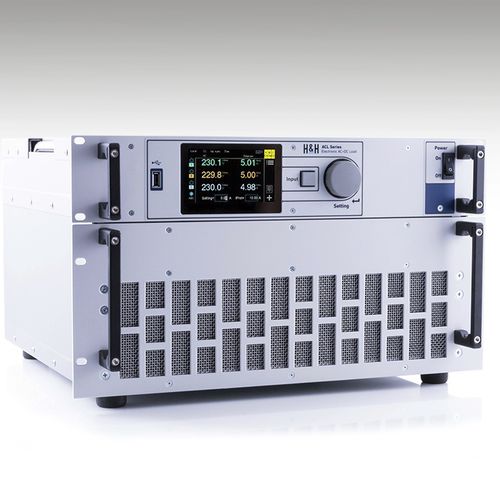

Carico elettronico ad alta potenza ACL series

AC/DCRS-232CAN

Descrizione I carichi della serie ACL sono adatti per tensioni DC e AC fino a 1.000 Hz. Esistono modelli monofase e carichi trifase che combinano rispettivamente 3 canali o fasi in un unico alloggiamento. Ethernet, USB, RS-232, RS-232, CAN, interfaccia I/O e un bus di sistema per il funzionamento Master-Slave sono integrati di serie, un'interfaccia GPIB è disponibile come opzione. La programmazione viene effettuata in SCPI. Modalità operative I carichi della serie ACL hanno modalità a corrente costante, resistenza costante, potenza costante e tensione costante (modalità CC, CR, CP, CV). Nel funzionamento in corrente alternata, la forma d'onda impostata viene applicata alla corrente di carico, indipendentemente dalla tensione di ingresso. In modalità a resistenza, il livello di corrente e la forma d'onda dipendono dal livello e dalla forma d'onda della tensione d'ingresso. In modalità potenza e tensione, la potenza o la tensione è controllata da software regolando la corrente in ingresso. Modalità di ingresso, sincronizzazione La modalità di ingresso definisce il tipo di tensione che il carico elettronico si aspetta all'ingresso: -DC: tensione continua -AC: tensione alternata entro il campo di frequenza specificato con sincronizzazione alla tensione di ingresso, tensione di linea/tensione di rete, segnale esterno Protezione, monitoraggio -Protezione di sovracorrente regolabile -Protezione della sovralimentazione -Protezione da sovratemperatura -Indicazione di sovratensione -Indicazione di sottotensione Porta I/O (opzione ACL06) Tutti gli ingressi e le uscite della porta I/O opzionale sono isolati galvanicamente dall'ingresso del carico. Gli ingressi di comando possono essere azionati da 2 ... 24 V. Segnali per: -Impostazione del carico analogico da 0 ... 5 V o 0 ... 10 V in modalità CC -Selezione del modo operativo -Modalità di ingresso (AC, DC) -Sorgente di sincronizzazione (ingresso, linea, esterno) -Attivazione del carico -Selezione della sorgente di controllo (interno, esterno) -Ingresso trigger
