Specifiche meccaniche
Flangia: Alluminio
Alloggiamento: Zinco pressofuso
Albero: acciaio inossidabile
Cuscinetto: Cuscinetto a sfera con scanalatura profonda
Peso: circa 0,4 kg
Tipo di protezione: IP 54
Velocità massima: 6.000 U/min
Coppia: circa 5 Ncm
Carico massimo dell'albero: assiale 100 N/radiale 100 NE Specifiche elettriche
frequenza massima degli impulsi: 100 kHz
Campo di temperatura consentito: -30°. . . +70° C
Alimentazione: 10 V . . . 30 V DC
Consumo massimo di corrente: 80 mA (senza carico)
Max. carico di uscita: 30 mA (per canale)
Ondulazione residua: max. ± 5% UB
Alimentazione: 5 V DC ± 5%
Consumo massimo di corrente: 80 mA
(150 mA per Line Driver 75114

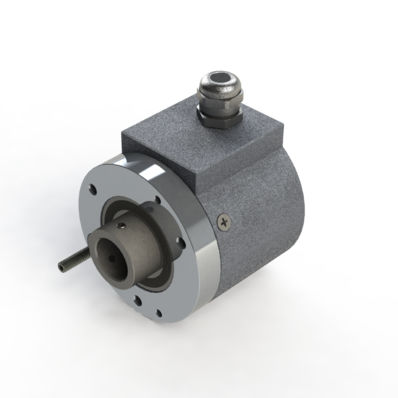

o simile) Encoder rotativo incrementale con albero cavo cieco dia-
metro cavo cieco di 6-15 mm
E Diametro dell'alloggiamento 58 mm, design compatto
e alto grado di protezione fino a IP67
E Massimo 5.000 impulsi / giro
E Design compatto per i più alti requisiti meccanici
E Montaggio diretto su alberi esistenti
---
