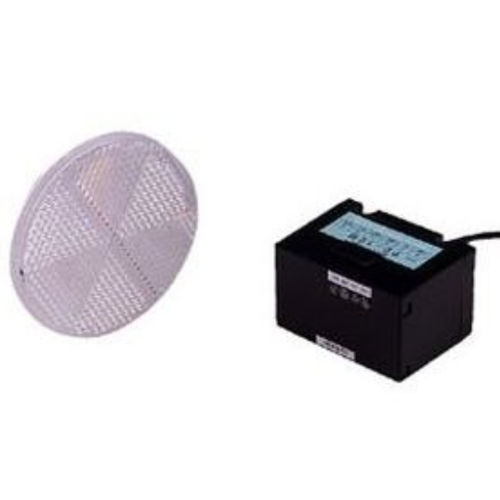

Sensore fotoelettrico retroriflettente PD series

rettangolareinfrarossoLED

Conversione dei dati di distanza in analogici! Uscita comparatore fornita Caratteristiche -> Questo sensore è un sensore di distanza ottico a raggi infrarossi. -> Questo sensore dispone di un'uscita comparatore (2 uscite) che consente di impostare un valore di distanza opzionale e di un'uscita di allarme che viene eseguita al di fuori dell'area rilevabile. -> Questo sensore fornisce un'uscita di arresto dell'emissione luminosa per evitare interferenze. Alimentazione - 24VDC (±10%, ondulazione 10% o meno) Consumo di corrente - 125mA o meno Distanza di rilevamento - da 0,2 a 10 m (quando si utilizza il riflettore specificato) Ripetibilità - ±100 mm Precisione assoluta - ±200 mm Isteresi - 300 mm Risoluzione - 40 mm Uscita comparatore (OUT 1,2) - Uscita NPN a collettore aperto (30 Vc.c., 50 mA o meno), disattivata quando si trova entro la distanza di rilevamento Ingresso - Ingresso a contatto o a transistor, arresto dell'emissione tramite cortocircuito a -VIN (0V) (la spia di allarme si accende) Lampade - Spia di alimentazione (LED verde): Si accende quando si inserisce la fonte di alimentazione Spia di uscita allarme (LED rosso) : Si accende quando l'uscita di allarme viene disattivata Spia di uscita del comparatore (arancione) : Si accende quando si trova entro la distanza di rilevamento Angolo direzionale - ±2,5 Tempo di risposta - 50 msec o meno*2 Collegamento - Cavo lungo 1 m Illuminamento ambientale - Lampada alogena e a incandescenza: 10.000lx o meno, lampada fluorescente: 6.000lx o meno Temperatura/umidità ambiente - Da -10 gradi C a +50 gradi C, 85% RH o meno (non ghiacciata) Resistenza alle vibrazioni - da 10 a 55Hz Doppia ampiezza 1,5 mm Ogni 2 ore nelle direzioni X, Y e Z Resistenza agli urti - 490m/s2 ogni 10 ore nelle direzioni X, Y e Z Custodia - Policarbonato Peso - Sensore: circa 200 g, RRP-100: circa 65 g
