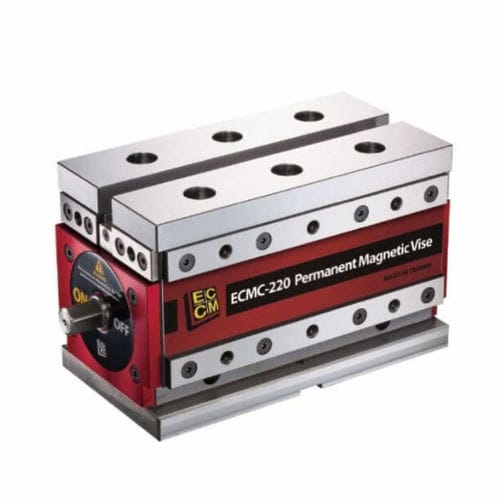

Morsa per trapano ECMC series

per fresaper rettificatriceper macchina utensile a 5 assi

Panoramica

• Morsa magnetica permanente progettata per la lavorazione di materiali magnetici. Consente cambi pezzo rapidi e serraggio magnetico sicuro per lavorazioni di precisione, incluse operazioni a cinque facce e fissaggi ad alta densità per l'automazione.

Caratteristiche

• Adatta a fresatura, rettifica, tornitura, foratura e ambienti di automazione integrata.
• Ottimizzata per pezzi di medie e grandi dimensioni su frese pesanti e centri di lavoro CNC ad alta precisione.
• Configurazione modulare: più morse possono essere disposte su tavole macchina o tombstone verticali per soluzioni di bloccaggio personalizzate e ad alta densità.

Vantaggi

• Serraggio rapido e accesso a 5 facce per incrementare l'efficienza nelle lavorazioni multi-superficie.
• Compatibile con varie ganasce morbide magnetiche, rialzi di polo e accessori per configurazioni flessibili.
• Disponibili più modelli per adattare forza di tenuta e spessore minimo del pezzo.

Accessori standard

• 2 x Blocchi di arresto
• 4 x Clamp
• 1 x Maniglia
• 2 x Cunei di allineamento

Disegno tecnico e immagini applicative
Il disegno tecnico, esempi di applicazione e illustrazioni degli accessori sono disponibili come riferimento nella scheda prodotto.

SPECIFICHE (Unità: mm)
Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | Forza Magnetica di Tenuta | Spessore Minimo del Pezzo | Peso (kg)
ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf±5% | 40 | 70
ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf±5% | 30 | 39
ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf±5% | 20 | 20
ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M8 | 92 | 38 | M8 | 760kgf±5% | 15 | 10

Caratteristiche tecniche / specifiche

• Serie: ECMC (ECMC-380, ECMC-220, ECMC-130, ECMC-75).
• Forza magnetica di tenuta (tip.): ECMC-380 = 3300 kgf ±5%; ECMC-220 = 2100 kgf ±5%; ECMC-130 = 1200 kgf ±5%; ECMC-75 = 760 kgf ±5%.
• Spessore minimo pezzo (mm): ECMC-380 = 40; ECMC-220 = 30; ECMC-130 = 20; ECMC-75 = 15.
• Peso (kg): ECMC-380 = 70; ECMC-220 = 39; ECMC-130 = 20; ECMC-75 = 10.
• Applicazioni: Fresatura, rettifica, tornitura, foratura e automazione integrata.
• Accessori inclusi: 2 x Blocchi di arresto, 4 x Clamp, 1 x Maniglia, 2 x Cunei di allineamento.
