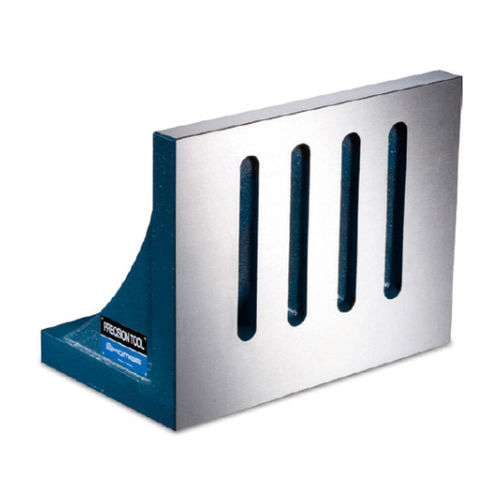

Piastra di staffaggio di precisione HL series

a scanalaturein ghisaa forcella

Panoramica

• Piastra angolare scanalata a 90° in ghisa
• Superficie di bloccaggio e base dotate di scanalature per il fissaggio con morsetti o bulloni
• Rettificata di precisione per garantire la squadratura

Dimensioni (unità: inch)
Modello | A | B | C | Peso (kg)
HL-4" | 4 1/2" | 3 1/2" | 3" | 2
HL-6" | 6" | 5" | 4 1/2" | 3.5
HL-8" | 8" | 6" | 5" | 7
HL-10" | 10" | 8" | 6" | 12
HL-12" | 12" | 9" | 8" | 25

Applicazioni

• Riferimento di squadratura per lavorazioni e ispezioni
• Fissaggio dei pezzi su fresatrici, trapani e banchi di controllo
• Tracciatura, marcatura e assemblaggio di precisione che richiedono una referenza a 90°

Specifiche tecniche

• Serie: HL (HL-4", HL-6", HL-8", HL-10", HL-12")
• Materiale: ghisa
• Tipo: piastra angolare scanalata 90°
• Fissaggio: superficie e base con scanalature
• Finitura superficiale: rettificata di precisione
• Unità: inch; peso in kg
