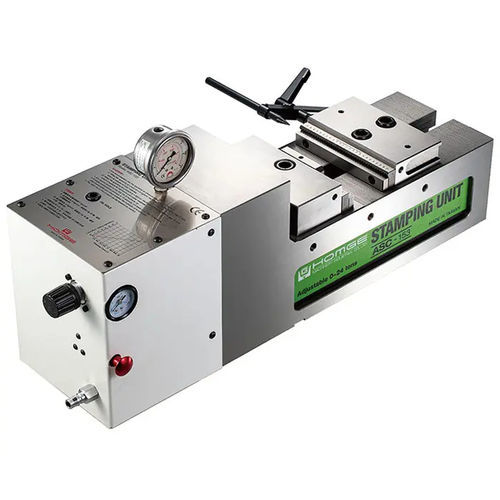

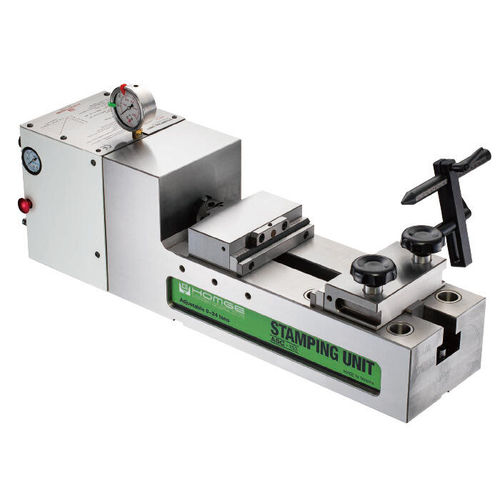

Unità di stampaggio 5 assi ASC-153

con funzione di commutazione pneumaticaacciaio inossidabileferro

SIMPLE, VELOCE E PRECISO: - Impostazione semplice, pre-stampaggio rapido, che può migliorare notevolmente l'affidabilità della lavorazione a cinque assi. - L'unità di stampaggio ASC-153 può facilmente modellare il profilo dei denti sul pezzo, consentendo un posizionamento preciso tra il pezzo e la morsa. - Sono accettate ganasce dentate personalizzate per l'unità di stampaggio. 1. Il corpo dell'unità di stampaggio è realizzato in ghisa duttile FCD70 con un sistema pneumatico brevettato. Il profilo del dente richiesto viene pre-stampato sul pezzo con alta pressione, in modo che il pezzo venga bloccato stabilmente dal profilo del dente corrispondente sulla morsa a cinque assi. 2. La forza di stampaggio è compresa tra 0~24 tonnellate, adatta per stampare il profilo del dente su materiali sia morbidi che duri. La manopola nera è un regolatore di pressione, utilizzato per impostare la forza pneumatica in base alle condizioni di lavorazione. 3. Le ganasce dentate dell'unità di stampaggio sono realizzate in acciaio per utensili, trattate termicamente per raggiungere una durezza superiore a HRC55 e contrassegnate con scale per facilitare il posizionamento preciso. Si raccomanda che la durezza del pezzo non superi HRC35. 4. La corsa di stampaggio effettiva della ganascia mobile è di 10 mm: durante la fase di inizializzazione, regolare la distanza tra le ganasce in base alla larghezza del pezzo e assicurarsi di riservare 3~5 mm come margine per un caricamento/scaricamento fluido. Nel frattempo, fare riferimento alla scala sulle ganasce per impostare il dato. 5. Il pre-stampaggio è vantaggioso per pezzi sia duri che morbidi. I primi possono ridurre efficacemente l'usura causata dal pezzo sulle ganasce dentate; i secondi possono evitare la deformazione del pezzo causata da una pressione eccessiva per un bloccaggio stabile. 6. Coinvolgendo il profilo dei denti del pezzo e della morsa, la precisione del bloccaggio può essere completamente garantita; pertanto, è ideale per la lavorazione di più parti e la lavorazione automatica. Specifiche Unità: mm Modello: ASC-153 A: 220 B: 170 C: 127 D: 652 E: 690 F: 175 G: 90 H: 15 I: 10 J: 120 K: 160 Forza di Stampaggio: 0-24000kg Gamma di Sicurezza: 10mm Peso: 117kg Specifiche Tecniche: - Materiale del Corpo: Ghisa Duttile FCD70 - Sistema Pneumatico: Brevettato - Forza di Stampaggio: 0~24 tonnellate (0-24000kg) - Materiale delle Ganasce: Acciaio per Utensili, HRC55+ - Durezza Raccomandata del Pezzo: ≤ HRC35 - Corsa di Stampaggio Effettiva: 10mm - Margine per Caricamento/Scaricamento: 3~5mm - Peso: 117kg
