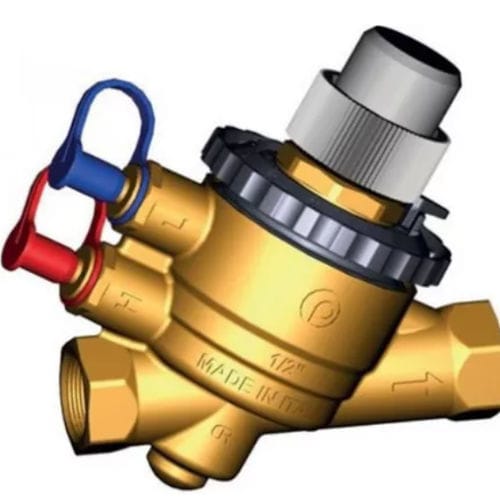

Valvola a sfera V5004TY series

manualedi controllodi regolazione della temperatura

Le valvole di controllo indipendenti dalla pressione della serie V5004TY combinano un meccanismo di regolazione della pressione differenziale con una valvola di controllo a corsa completa per ottenere un controllo del flusso ottimizzato su un ampio spettro di pressioni e portate variabili del sistema. La valvola di controllo indipendente dalla pressione V5004TY normalizza la pressione differenziale attraverso la porzione della valvola di controllo, consentendo di mantenere una portata costante senza modificare la posizione dell'attuatore. In questo modo si ottiene un flusso stabile e condizioni di sistema stabili, per ottimizzare l'uso delle apparecchiature, il consumo energetico e le prestazioni. È adatta all'uso in sistemi a portata variabile e costante, come limitatore di flusso in sistemi a portata costante (senza attuatore) o con un attuatore come valvola di controllo indipendente dalla pressione. L'impiego tipico è il controllo di ventilconvettori, unità di trattamento dell'aria, soffitti freddi e sistemi di riscaldamento a due tubi. Il meccanismo riduce i movimenti dell'attuatore dovuti alle fluttuazioni di pressione, prolungandone la durata. Per la selezione non sono necessari calcoli complessi: è sufficiente scegliere una valvola con un campo di portata massima adeguato all'applicazione e alle dimensioni delle connessioni utilizzate. Per la messa in funzione non è necessario un bilanciamento idronico. Le dimensioni disponibili vanno da DN15 a DN50, i tipi A e B sono PN25 e il tipo E è PN16.
