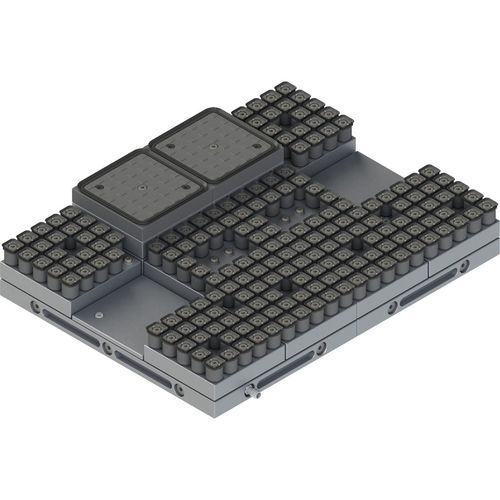

Sistema di serraggio a vuoto QuadroVac

per pezzi da lavorareper lavorazionemodulare

QuadroVac è l'innovativo sistema di bloccaggio a vuoto per pezzi fortemente sagomati che devono essere lavorati su più assi. "QuadroVac" è utilizzato principalmente per la fresatura, la foratura e la filettatura su pezzi di piccole e medie dimensioni in legno, plastica, vetro o metallo, ad esempio su pezzi fusi. Anche su quelli con gradini, tasche o ritagli. Grazie alla sua libertà di configurazione, il sistema di bloccaggio a vuoto QuadroVac è adatto sia alla produzione in serie che al mantenimento di forme di pezzi che cambiano frequentemente. Configurazione modulare e combinabile individualmente Il sistema QuadroVac è composto da mandrini di base per il vuoto combinabili in modo modulare in vari formati, ad esempio 300 x 450 millimetri. Questi alloggiano a loro volta elementi di bloccaggio della stessa dimensione in una griglia di 150 x 150 millimetri - distribuiti individualmente secondo le necessità e la forma del pezzo da bloccare. Sono disponibili diversi elementi con superficie di serraggio piana o per coprire aree della piastra di base non necessarie, o che possono essere fresate dall'utente all'altezza desiderata, nonché con elementi di tenuta stampati variabili. Questi ultimi garantiscono un livello di flessibilità senza precedenti nella lavorazione su cinque lati di pezzi di piccole e medie dimensioni. possibilità di lavorazione su 5 lati, compresi i ritagli. La mappatura esatta del contorno del pezzo è possibile grazie alla griglia fine con ventose. Superficie di contatto (PVC) di facile utilizzo. Utilizzabile anche su superfici grezze e non lavorate. È possibile la lavorazione di smussi, raggi e sottosquadri sul contorno esterno del pezzo sopra e sotto. Può essere utilizzato in verticale e in orizzontale.
