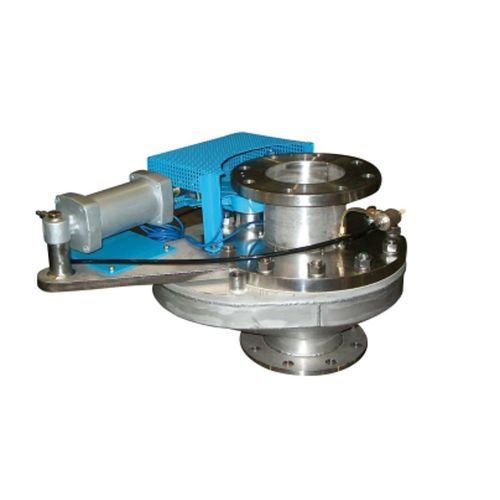

Valvola con blocco SSP series

a corsoiopneumaticain acciaio al carbonio

Valvola di bloccaggio a tenuta di pressione per tramogge di pressione/vuoto, tubazioni o reattori, passaggio libero in posizione aperta, il disco di chiusura non esce dall'alloggiamento in posizione di apertura/chiusura. Tenuta a pressione per recipienti o reattori in pressione/vuoto Per solidi in polvere e granulati; per prodotti di riciclo grossolani e grumosi; anche per mezzi usuranti e poco scorrevoli grazie al passaggio libero senza ostacoli (come i dischi delle valvole) Variante: direttamente imbullonato al recipiente mediante una flangia; pressione (ad es. recipiente pneumatico) - Piastra di scorrimento a rotazione laterale nella custodia - Senza alcun passaggio di scorrimento all'esterno; di conseguenza, la polvere non può fuoriuscire nell'ambiente - Quando la slitta è aperta, il passaggio è libero, il che impedisce al prodotto di fare ponte - Minore usura, poiché la guarnizione e la piastra di scorrimento non entrano in contatto con il flusso del prodotto quando la guida è aperta - Certificato TÜV e approvato secondo la direttiva sulle attrezzature a pressione 97/23/CE Posizione normale: Scivolo chiuso, tenuta pneumatica non premuta (cioè l'elettrovalvola (MVH 3/2) è in posizione di scarico A-R, l'interruttore di fine corsa in posizione "Close" è azionato - Processo di apertura: Il segnale di sblocco per l'apertura della slitta viene inviato solo quando il pressostato (PS) indica "Pressione <2 bar". L'elettrovalvola (MVH 5/2) aziona il cilindro, la slitta si apre, il finecorsa in posizione "OPEN" viene azionato posizione "APERTO".
