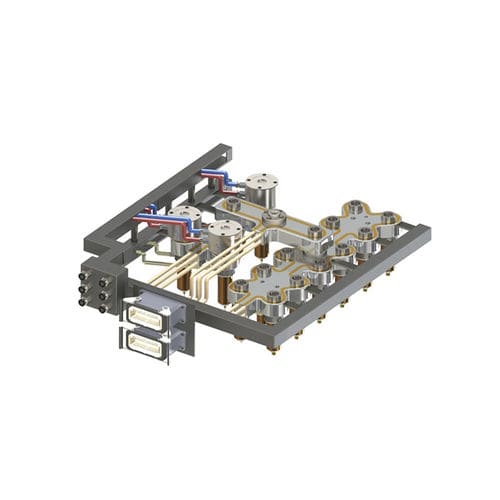

Manifold multicanale

in plasticaa ugello

1.- introducendo l'ugello (pezzo 5) nel suo alloggiamento nello stampo. 2.- Misura di altezza A e verificare che tutti gli ugelli abbiano la stessa misura (+ -0,02) 3.- Controllare il fondo degli ugelli. La punta deve essere leggermente nascosta dimensione B (vedi ugello di espansione) 4.- Posizionare la centratura (parte 7). Quando mettiamo la telecamera (parte 2). Il centraggio (punto 7) dovrebbe evitare di spostare la telecamera, ma non impedire che la telecamera (pieza2) si appoggi sulla superficie degli ugelli (parte 5). 5.- Posizionare la centratura (parte 7). Quando mettiamo il collettore, (parte 2). Il centraggio (punto 7) dovrebbe evitare di spostare la telecamera, ma non impedire che la telecamera (pieza2) si appoggi sulla superficie degli ugelli (parte 5). 6.- Dipingere la parte superiore dell'ugello e posizionare il collettore (parte 2). 7.- Una volta che tutti i passi sono corretti, procedere all'ancoraggio del collettore (parte 2) con le viti (pos. 6). 8.- Con il collettore (parte 2) fisso, misureremo l'altezza dal blocco C alla piastra superiore, per ottenere una misura accurata degli arresti (parte 1). La lunghezza del tappo (pos. 1) deve essere superiore a 0,15 mm come C ottenuto. Per confermare la corretta rottura, imposteremo i tappi (pos. 1) e la vernice. Chiudere la piastra superiore, rimuovere e verificare nuovamente la consistenza della marca di vernice. 9.- Se tutto è corretto, serrare le piastre dello stampo e collegare il cablaggio. MISURE NECESSARIE, PER LA FABBRICAZIONE DI UNA CAMERA * PUNTI DELLA PIASTRA PORTASTAMPI (A) (B) (C) (D) (E) * DIMENSIONI tra i centri degli ugelli (L), a seconda del numero di punti di iniezione. * Tipo di iniezione, per determinare la forma del dito del piede. (Diretto a parte), (Per lanciare), (Obturazione). * Peso del pezzo da iniettare e tipo di materiale iniettato.
