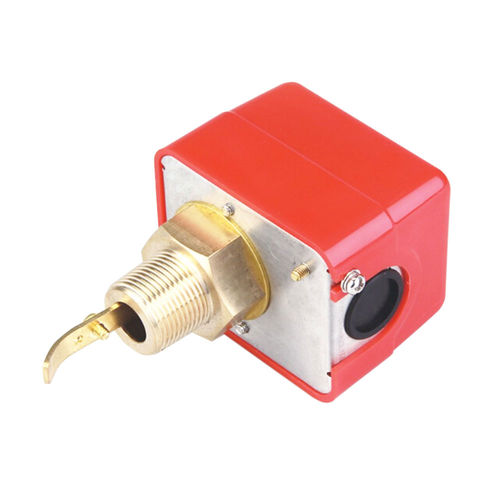

Flussostato a paletta HTW-WS

per acquadigitaleper HVAC

Applicazione Questo interruttore di flusso dell'acqua utilizzato nelle linee di flusso liquido che trasportano l'acqua o qualsiasi fluido, non dannoso per l'ottone o il bronzo fosforoso e non classificato come un fluido pericoloso In generale Tipo di controllo: a paletta Pressione statica massima: 10 / 20 (kg/Cm*m) Limiti di temperatura ambiente: 0°C - 60°C Temperatura massima del liquido: 100°C Interruttore elettrico: POTENZA NOMINALE SPDT :220VAC, 15A Connessione: terminali a vite Involucro: copertura in plastica con apertura per 1/2 passacavo Montaggio Il flussostato può essere montato in una tubazione orizzontale o verticale. Montare lo strumento in una sezione di tubo in cui vi sia un tratto rettilineo di almeno 5 tubi di diametro su ciascun lato del flussostato. Regolazione Nota: le regolazioni sigillate non sono regolabili sul campo. Regolazione 1, rimuovere il coperchio dell'interruttore 2, per una portata maggiore ruotare la vite di regolazione in senso orario 3,Per una portata inferiore, ruotare la vite di regolazione in senso antiorario. 4,Assicurarsi che il coperchio dell'interruttore di flusso sia rimesso a posto prima di lasciare il lavoro. Specifiche tecniche Interruttore di flusso industriale a paletta con terminale a vite AC 250V Specificazione: Nome del prodotto Interruttore di flusso a paletta Modello n. HTW-WS-25 Diametro della filettatura (circa) 3,3 cm / 1,30" per tubazione Dia(circa) 2,2 cm/ 0,86" Temperatura ambiente 0°C - 60°C Temperatura massima del liquido Temperatura del liquido 100°C
