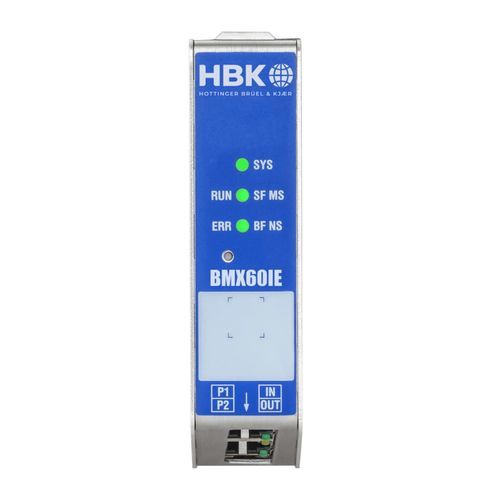

Nodo fieldbus BMX60

Panoramica del prodotto

Modulo interfaccia coppia per sensori di coppia rotativi. Misura coppia (TMC), coppia (frequenza), velocità di rotazione e angolo. Filtro CASMA e calcolo potenza in tempo reale. Server web integrato per la parametrizzazione. Montaggio su guida DIN, classe di protezione IP20.

Connettività

• Supporto OT (fieldbus in tempo reale): Profinet, EtherCAT, Ethernet/IP, CANopen 2.0, uscita analogica (V/mA)
• Supporto IT: MQTT, openDAQ, REST API

Caratteristiche principali

• Classe di precisione: 0,01
• Misurazioni: coppia (TMC), coppia (frequenza), velocità di rotazione, angolo, ingressi encoder
• Capacità canali: 1° canale frequenze fino a 1 MHz (supporto TMC); 2° canale encoder a due piste con/senza segnale zero
• Frequenza di campionamento e streaming: 40 kS/s per segnale

Vantaggi

• Misurazione precisa: classe di precisione 0,01 e linearizzazione a doppia gamma per misure a pieno/mezzo range
• Alta dinamica: supporta elevate frequenze di misura lato fieldbus (fino a 2 kHz)
• Rapida messa in servizio: server web integrato per configurazione e diagnostica, registratore di linea segnale
• Configurazione semplice: parametrizzazione senza software aggiuntivo
• Rete flessibile: trasmissione simultanea di coppia e velocità su reti OT e IT separate
• Ingresso coppia: interfaccia digitale TMC (Torque Measurement Communication) e ingresso frequenza
• Ingresso velocità: supporta la misura della velocità integrata dai trasduttori di coppia HBK e sensori di velocità esterni

Benefici per l'ingegneria

Riduce i requisiti hardware, lo sforzo di integrazione e la complessità del sistema fornendo al contempo prestazioni real-time deterministiche e dati ad alta risoluzione per analisi e monitoraggio. Supporta progetti di sistema efficienti e a prova di futuro.

Conclusione

Il BMX60 è una soluzione compatta su guida DIN per applicazioni di misura coppia che combina misure precise, prestazioni deterministiche fieldbus e ampia connettività OT/IT.

Specifiche tecniche

• Numero di ingressi: multi-canale
• Tipi di ingresso: frequenza, contatore/encoder
• Interfacce: Analogico, I/O digitali, TCP/IP, EtherCAT, Profinet, Ethernet/IP, MQTT, openDAQ, CANopen
• Classe di precisione: 0,01
• Frequenza di campionamento: 40.000 S/s (40 kS/s) per segnale
• Alloggiamento: montaggio su guida DIN, classe di protezione IP20
• Logica interna: canale calcolato, statistiche
• Omologazione commerciale: No
