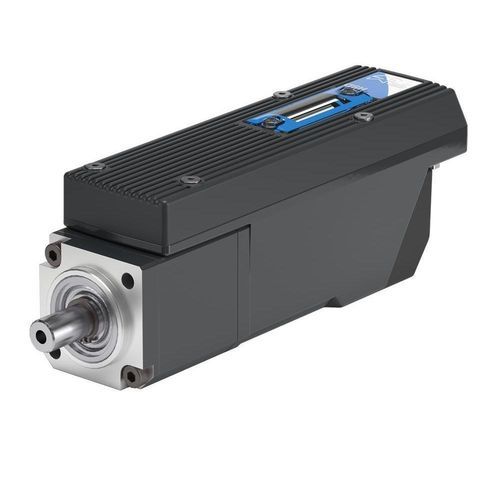

Servomotore 24 V SM137

compattoindustrialeCANopen

Descrizione
SM137 è un motore smart compatto progettato e prodotto da HSD per applicazioni di lavorazione e azionamento integrate in ambito industriale. Mantiene un ingombro meccanico di 40 x 60 mm offrendo varianti di velocità e coppia e interfacce fieldbus per l'integrazione nei sistemi di automazione.

Materiali lavorabili

• Vetro
• Legno
• Pietra
• Compositi

Scheda tecnica (varianti)
Modello | SM137 - 100W | SM137 - 100W | SM137 - 100W
Dimensione corpo [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
Velocità max in uscita [rpm] | 800 | 625 | 200
Coppia nominale uscita S1 [Nm] | 1,5 | 2 | 6,2
Potenza S1 [W] | 100 | 100 | 100
Tensione nominale [V] | 24 | 24 | 24
Tensione logica [V] | 24 | 24 | 24
Rapporto di riduzione | 1:6.25 | 1:8 | 1:25
Fieldbus | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
Freno | No | No | No
Peso [kg] | 1 | 1 | 1

Caratteristiche tecniche principali

• Modello: SM137
• Potenza S1: 100 W
• Ingombro: 40 x 60 mm (quadrato)
• Velocità disponibili: 800 / 625 / 200 rpm a seconda della variante
• Coppie nominali S1: 1,5 / 2 / 6,2 Nm a seconda della variante
• Tensioni: 24 V (alimentazione e logica)
• Rapporti disponibili: 1:6.25, 1:8, 1:25
• Fieldbus supportati: EtherCAT, CANopen, RS485 per integrazione con PLC e controller di movimento
• Freno: non integrato (possibilità di frenatura esterna)
• Peso indicativo: 1 kg
