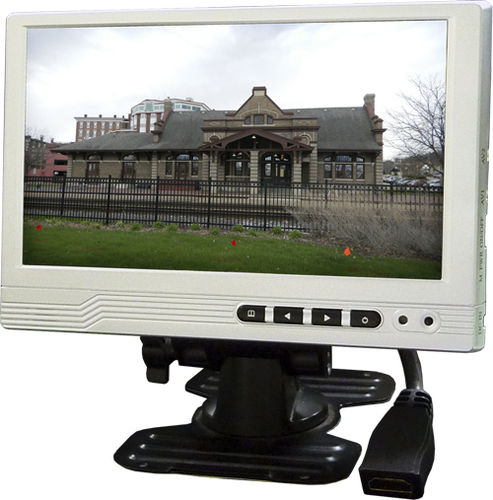

Monitor 7" 16 : 9 Rapporto schermo
a) - Collegare correttamente il cavo audio/video in AV1 o AV2
b) - Inserire DC 12V nella presa DC.
c) - Accendere l'alimentazione principale e premere "ON"
d) - Selezionare AV1 o AV2 premendo (AV2) o (AV1).
e) - Premere "Mode" per selezionare Volume→Contrasto→Luminosità→Tinta→Colore→Nitidezza
Premere (-) o (+) per regolare da 0 a 100.
f) - Premere power on/off per controllare l'alimentazione del monitor LCD; non c'è bisogno di estrarre la spina DC +12V
per spegnere.
Specifiche
MODELLO - CH-LCD-70NDK-2D
Esposizione - 7" TFT LCD a colori (LED B/L)
Numero di pixel - 800 * 3 (RGB) * 480
Area di azione - 154,08 (W) x 85,92 (H)
Dot Pitch - 0.0642 (W) x 0.1790 (H)
Sistema - NTSC/PAL (commutazione automatica)
Angolo di visione - U/D/L/R: 50/70/70/70
Tempo di risposta - Tr=10ms max. Tƒ=15ms max
Luminosità (nit) - 400
Rapporto di contrasto - 500:1
Ingresso video - Ingresso 2CH A/V 1.0Vp-p a 75Ω
Ingresso audio - Ingresso 2CH (MONO) 30mV~100mVp-p
Connettore Video/Audio - Mini presa telefonica/Mini spina telefonica ad adattatore RCA
Controllo utente - Controllo OSD: Modalità, , , Alimentazione
Consumo energetico - 4.6W (DC 12V)
Dimensioni del monitor
(W*H*D) - 180 x 120 x 23 (mm)
Temperatura di funzionamento - -10℃~60℃
Temperatura di stoccaggio - -30℃~70℃
Peso (monitor) - 370 ± 10 g
Peso totale - 900 ± 20 g
---
