Analizzatore per controllo di qualità HT9023

per reti elettriche trifasedi qualità di energiaarmonico

Descrizione Prodotto

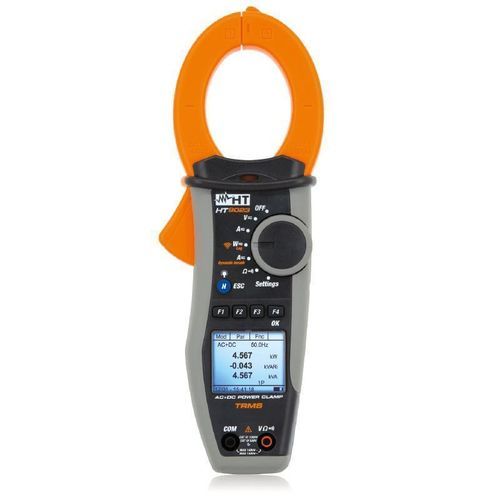

PINZA AMPEROMETRICA PROFESSIONALE PER MISURA DI POTENZE/ARMONICHE E COLLEGAMENTO WIFI
HT9023 è stata progettata per la misura di Corrente AC, DC AC+DC fino a 1000A in TRMS nel raggiungimento della CAT IV 600V e CAT III 1000V in accordo allo standard di sicurezza IEC/EN61010-1. La pinza esegue inoltre misure di Tensione DC fino a 1500V, Tensione AC, AC+DC fino a 1000V, Potenza/Energia attiva KW, reattiva KVAR e apparente KVA, anche in DC, Armoniche di Tensione/Corrente fino alla 25a e THD% in sistemi Monofase o trifase equilibrati, Cosphi e Fattore di Potenza. È possibile anche eseguire il test del senso ciclico delle fasi a 1 terminale. Lo strumento esegue anche la rilevazione degli eventi legati alle correnti di avviamento dei motori (Dynamic INRUSH) e permette la registrazione nel tempo di ogni parametro elettrico misurato con possibilità di trasferimento dati via WiFI a dispositivi Android/iOS tramite l’app HTAnalysis (disponibile a partire da fine 2020) oppure su PC tramite software TOPVIEW. La pinza è dotata di un ampio display grafico a matrice di punti (128x128pxl) con retroilluminazione per rendere agevole la lettura anche in ambienti scarsamente illuminati e dispone della funzione di autospegnimento per preservare la propria batteria interna.

Funzioni

• TRMS
• Campo di misura corrente: 1000A
• Corrente AC/DC: AC + DC
• Tensione AC/DC: 1000VAC/1500VDC
• Frequenza
• Resistenza e test continuità con cicalino
• Senso ciclico e concordanza delle fasi
• Misura/Registrazione Tensione,Corrente AC/DC
• Misura/Registrazione Energia attiva, Reattiva, Apparente AC/DC
• Misura/Registrazione Cosphi, Fattore di Potenza
• Misura/Registazione Armoniche V-I fino alla 25ª con calcolo THD%
• Misura corrente di spunto (INRUSH)
• Diametro massimo pinzabile: 45mm
• Punti di misura: 9999
• Retroilluminazione
• Autorange
• Autospegnimento
• Rilevazione tensione AC senza contatto
• Funzione Data HOLD
• Funzione MIN/MAX
• Funzione PEAK
• Misura Relativa
• Datalogger e grafico
• Memoria per salvataggio dati
• Interfaccia PC / Smartphone o Tablet: WiFi
• Tensione AC/DC in sistemi Monofase/Trifase: Monofase
• Corrente AC/DC in sistemi Monofase/Trifase: Monofase
• Corrente di avviamento motori elettrici (INRUSH)
• Tensione Neutro-Terra
• Corrente di Neutro
• Numero max di parametri selezionati simultaneamente: 60
• Registrazione con periodo di integrazione selezionabile: 1s-15min
• Durata indicativa memoria (in giorni @ PI=30sec): 63 ore
• Indicazione autonomia di registrazione
• Spazio memoria interna: 2MB
• Salvataggio valori campionati istantanei
• Tabella riepilogativa principali parametri elettrici
• Forme d'onda Tensioni/Correnti
• Tabelle o istogrammi Armoniche e THD%
• Diagramma vettoriale Tensioni/Correnti
• Alimentazione: 2x 1.5V AAA
• Categoria di misura: CAT IV 600V CAT III 1000V
• Peso in grammi (batterie incluse): 420
• Dimensioni (LxLaxH) (mm): 252x88x44

Normative

• IEC/EN61010-1
• MARCATURA CE

Caratteristiche / Specifiche tecniche

• Pinza amperometrica per misura di potenze, armoniche e collegamento WiFi
• Corrente AC, DC, AC+DC fino a 1000A TRMS
• Tensione DC fino a 1500V, AC/AC+DC fino a 1000V
• Potenza/Energia attiva, reattiva, apparente anche in DC
• Armoniche di tensione/corrente fino alla 25a e THD%
• Sistemi monofase o trifase equilibrati
• Cosphi e fattore di potenza
• Test senso ciclico delle fasi a 1 terminale
• Dynamic INRUSH per correnti di avviamento motori
• Registrazione parametri elettrici con trasferimento dati via WiFi
• Compatibile con app HTAnalysis (Android/iOS) e software TOPVIEW (PC)
• Display grafico a matrice di punti 128x128pxl retroilluminato
• Autospegnimento
• Codmetel: HP009023
