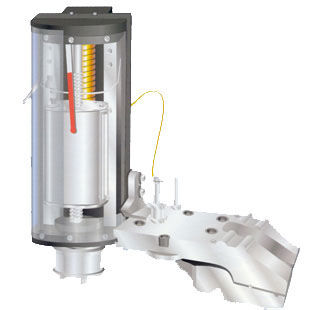

Dinamometro meccanico CY611

Dinamometro modello CY611 Utilizza Il dinamometro modello CY611 è in grado di ispezionare la situazione di funzionamento di un'unità di pompaggio. Un diagramma del dinamometro registra la curva di variazione dello stress della corsa dell'unità di pompaggio. Le varie situazioni di funzionamento di un'unità di pompaggio possono essere analizzate in base al diagramma del dinamometro. Specifiche La relazione proporzionale della gamma di sollecitazioni di tre supporti dello strumento è 1:0.75:0.53. Per far funzionare lo strumento, si prega di procedere come segue: Quando la pressione di taratura del tubo bourdon è di 6 MPa, il campo di misura dello stress non dovrebbe superare 48KN. Quando la pressione di taratura del tubo bourdon è di 10 MPa, il campo di misura della sollecitazione non dovrebbe andare oltre 80KN. Durante il cambio delle ruote motrici, ci sono tre rapporti di riduzione per il dinamometro: 1:15; 1:30; 1:45. Il diaframma è azionato dalla potenza dell'acqua. È fatta di membrana Ph-Cu, che ha uno spessore di 0,15mm e un diametro di 61mm. Dimensioni: Dynamometer:270×275×100(mm) Caso: 320×350×120 (millimetri)
