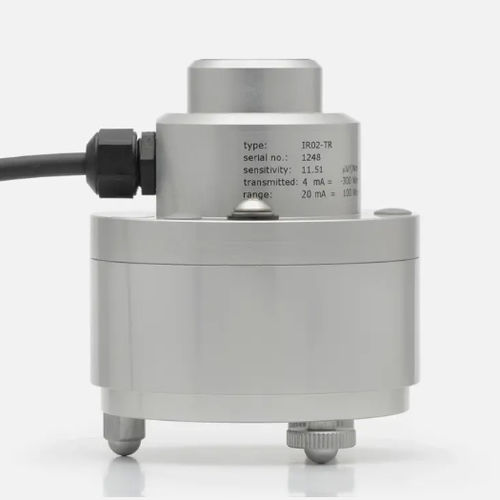

Pirgeometro IR02-TR

IR02-TR è un pirgeometro adatto alla misurazione dell'irraggiamento a onde lunghe in applicazioni meteorologiche. Lo strumento può essere riscaldato, il che migliora l'accuratezza delle misure attenuando la deposizione di rugiada e brina sulla finestra. L'IR02 è dotato di un trasmettitore da 4-20 mA per una facile lettura da parte dei comuni data logger. IR02-TR misura la radiazione a onde lunghe o all'infrarosso lontano (FIR) ricevuta da una superficie piana, in W/m², da un angolo di campo visivo di circa 150°. La radiazione a onde lunghe è la porzione di radiazione atmosferica non emessa dal sole. Sebbene l'angolo di campo effettivo non sia l'ideale 180°, la riduzione consente di offrire IR02 a un prezzo interessante con una perdita minima in termini di precisione. IR02 ha una finestra con un taglio di 4,5 x 10-⁶ m, che lo rende adatto alle osservazioni sia diurne che notturne. Funzionamento L'utilizzo dell'IR02-TR è semplice. Si collega direttamente ai sistemi di registrazione dati comunemente utilizzati. L'irraggiamento in W/m² viene calcolato utilizzando l'uscita del trasmettitore e la lettura della temperatura. Il risultato finale è calcolato tenendo conto dell'irraggiamento irradiato dal sensore stesso (legge di Stefan-Boltzmann). Nella configurazione standard dell'IR02-TR, l'uscita da 4 a 20 mA corrisponde a un intervallo di trasmissione da -300 a +100 W/m², che può essere regolato in fabbrica su richiesta. L'IR02-TR impiega un sensore termico con rivestimento nero, una finestra piatta in silicio con filtro solare e un corpo in alluminio anodizzato. Il riscaldatore incorporato a bordo impedisce la formazione di condensa sulla finestra del pirgeometro, che altrimenti potrebbe causare errori di misura significativi.
