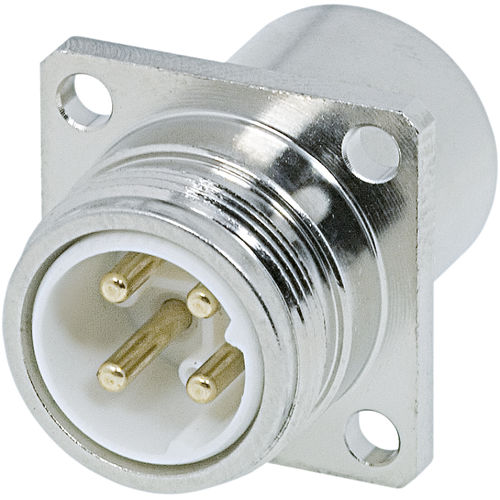

Filetto esterno lato innesto - M16 x 0,75
Flangia - 20 x 20 mm
Diametro del foro - 4 x Ø 2,7 mm
Distanza dei fori - 15 mm
Tipo di alloggiamento - Pannello
Tipo di installazione - Flangia, parete anteriore
Lunghezza (L) - 26 mm
Tipo di bloccaggio - Collegamento a vite, a scatto
Materiale alloggiamento - Lega di alluminio, lega rame-zinco, zinco pressofuso
Materiale superficie dell'alloggiamento - Nichel
Materiale guarnizioni/anelli - FKM (FPM),NBR
Classe di protezione - IP 67,IP 69 K
Tipo di guarnizione - O-Ring
Schermo - non schermato
Gamma di temperatura - da -40°C a +125°C
Versione - versione corta
Dimensione della chiave (SW) - 20 mm
Foro del pannello - Ø 15,2 + 0,1 mm
Alloggiamento senza inserti di contatto
I dati elettrici dipendono dall'inserto di contatto
