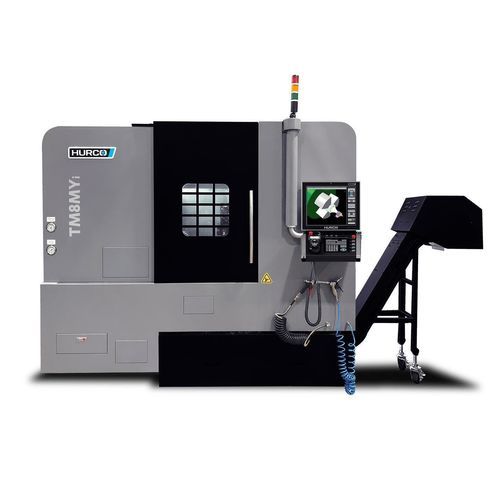

Tornio CNC TM8MY

orizzontalecon bancale inclinato12 utensili

Overview
Il TM8MY appartiene alla famiglia di centri di tornitura a letto inclinato TMMY con utensili motorizzati e asse C programmabile. Progettato per operazioni combinate di tornitura e lavorazioni secondarie (fresatura/foratura) su lotti piccoli e medi, consente la lavorazione in un'unica macchina per ridurre i tempi di ciclo e mantenere la precisione dei pezzi.

Highlights

• Distanza tra punte: 597 mm (23,5 in)
• Diametro massimo di tornitura: 320 mm (12,6 in)
• Lunghezza massima di tornitura: 375 mm (14,76 in)
• Diametro mandrino: 210 mm (8,27 in)

Feedrate
Velocità rapida asse X — 30 m/min (1181 IPM)
Velocità rapida asse Y — 12 m/min (472 IPM)
Velocità rapida asse Z — 30 m/min (1181 IPM)

Capacity
Distanza tra punte — 597 mm / 23,5 in
Diametro massimo di tornitura — 320 mm / 12,6 in
Lunghezza massima di tornitura — 375 mm / 14,76 in
Capacità barra max — 64,5 mm / 2,54 in
Inverso sopra il letto — 490 mm / 19,29 in
Inverso sopra il carro trasversale — 490 mm / 19,29 in

Size
Peso macchina — 4490 kg / 9899 lb

Spindle
Diametro mandrino — 210 mm / 8,27 in
Potenza mandrino — 22,6 kW / 30,3 hp
Coppia mandrino — 263,6 Nm / 194,7 ft‑lbs
Velocità max — 4000 RPM
Cono mandrino — BMT55

ATC
Capacità utensili — 12
Diametro utensile max — 490 mm

Live Spindle
Velocità max — 5.000 RPM
Potenza live spindle — 11,9 kW / 16 HP
Coppia live spindle — 37,8 Nm / 27,9 lb‑ft

Turret
Capacità torretta — 12
Sezione portautensile — 25 mm x 25 mm (0,98" x 0,98")
Diametro max barra alesatrice — 32 mm / 1,26 in

Travels
Asse X — 232 mm / 9,1 in
Asse Y — 55 mm / 2,17 in
Asse Z — 550 mm / 21,65 in

Inventory Status
Pronto per la spedizione

Technical specifications

• Modello: TM8MY
• Serie: TMMY (centri di tornitura TMM con utensili motorizzati e asse C programmabile)
• Distanza tra punte: 597 mm / 23,5 in
• Diametro massimo di tornitura: 320 mm / 12,6 in
• Lunghezza massima di tornitura: 375 mm / 14,76 in
• Diametro mandrino: 210 mm / 8,27 in
• Peso macchina: 4490 kg / 9899 lb
• Velocità rapida X: 30 m/min / 1181 IPM
• Velocità rapida Y: 12 m/min / 472 IPM
• Velocità rapida Z: 30 m/min / 1181 IPM
• Potenza mandrino: 22,6 kW / 30,3 hp
• Coppia mandrino: 263,6 Nm / 194,7 ft‑lbs
• Velocità max mandrino: 4000 RPM
• Cono mandrino: BMT55
• Velocità max live spindle: 5.000 RPM
• Potenza live spindle: 11,9 kW / 16 HP
• Coppia live spindle: 37,8 Nm / 27,9 lb‑ft
• Utensileria: ATC capacità 12; torretta capacità 12; portautensili 25 mm x 25 mm
• Diametro max barra alesatrice: 32 mm / 1,26 in
• Capacità max barra: 64,5 mm / 2,54 in
