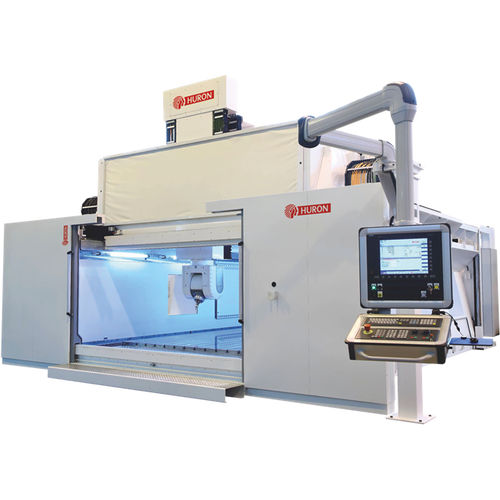

Centro di lavoro 5 assi KXG 45-25verticalea portalea tavola fissa
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Struttura
- a portale, a tavola fissa
- Testa del mandrino
- HSK A-63
- Numero di utensili
- 40 utensili
- Applicazioni
- per pezzi di grandi dimensioni
- Altre caratteristiche
- a grande velocità di avanzamento, ad alta prestazione, ad alta rigidità
- Corsa X
4.500 mm
(177 in)- Corsa Y
2.500 mm
(98 in)- Corsa Z
800 mm
(31 in)- Velocità di rotazione
20.000 rpm
(125.664 rad.min-1)- Velocità di avanzamento asse X
60.000 mm/min
(39 in/s)- Velocità di avanzamento asse Y
60.000 mm/min
(39 in/s)- Velocità di avanzamento asse Z-Not Tr-
45.000 mm/min
(30 in/s)- Carico massimo del piano di lavoro
21.000 kg
(46.297 lb)- Peso massimo utensili
8 kg
(17,6 lb)- Precisione di collocamento
0,01 mm, 0,025 mm
(0 in, 0,001 in)- Ripetibilità
0,005 mm
(0 in)- Peso totale
80.000 kg
(176.369,81 lb)- Larghezza massima
8.500 mm
(334,6 in)- Altezza totale
5.800 mm
(228,3 in)
Descrizione
La gamma KXG propone centri di fresatura tipo Gantry, particolarmente efficaci per le esigenze di lavorazione di pezzi complessi di grandi dimensioni.
Caratteristiche Principali
Progettazione e struttura
Struttura tipo Gantry con traversa mobile rinforzata di tipo “U”
Pareti in calcestruzzo polimerico che integrano ciascuna un insieme di motore lineare e una doppia guida
Ottimizzazione degli assi in spostamento mediante calcolo strutturale per elementi finiti
Fondazione dedicata per usufruire di una migliore dinamica
Ergonomia e ambiente
Grande accessibilità all’area di lavoro e al pezzo grazie ad una copertura semovente
Magazzino utensili fuori dall’area di lavoro
Console operatore girevole ed inclinata
Efficacia energetica per la produzione di pezzi di grandi dimensioni
