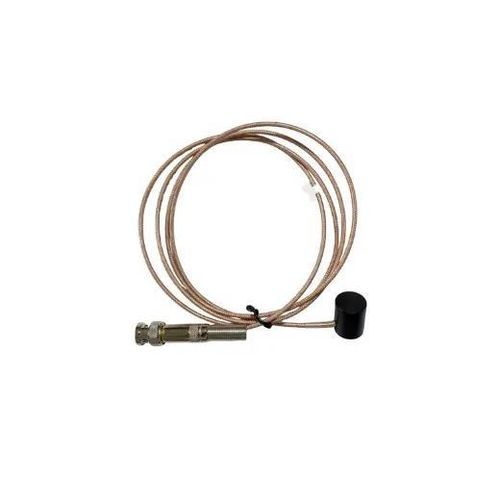

Trasduttore ad ultrasuoni cilindrico 2MHz

piezoelettricopiezoelettricoa contatto diretto

Descrizione del prodotto
Questo trasduttore ultrasonico 2 MHz è progettato per applicazioni industriali di misura del livello e rilevamento ultrasonico che richiedono stabilità di frequenza e una sonda compatta. Integra un elemento piezoelettrico PZT-5 con struttura ad elettrodo totale, un involucro in ABS e una superficie di contatto in resina epossidica.

Panoramica
Assemblaggio a singola sonda comprendente elemento sensore piezoelettrico, involucro e cavo coassiale da 2,5 mm. Adatto per integrazione in test ultrasonici, sistemi di misura del livello, acquisizione del segnale e progetti di R&S. Le specifiche riportate si basano sulla scheda tecnica e sui report di prova forniti.

Caratteristiche principali

• Frequenza centrale: 2 MHz ±10% (in acqua)
• Elemento ceramico piezoelettrico PZT-5
• Struttura ad elettrodo totale
• Banda passante relativa (-6dB): 73%
• Larghezza impulso (-20dB): 750 ns
• Sensibilità relativa: ≥ -39 dB
• Capacitanza: 1700 pF ±10%
• Cavo coassiale 2,5 mm, impedenza 40 Ω
• Involucro ABS con superficie di contatto in resina epossidica 5010A/5010B
• Temperatura di stoccaggio: -20 °C a 60 °C

Applicazioni

• Sistemi industriali di misura del livello a ultrasuoni
• Apparecchiature di rilevamento e sensori ultrasonici
• Dispositivi di acquisizione e test dei segnali
• R&S e integrazione di sonde personalizzate per laboratorio o industria
• [DA CONFERMARE] L'applicazione finale dipende dal progetto del sistema del cliente

Specifiche tecniche
Nome del prodotto: Sonda ultrasonica
Modello: 2MHz
Materiale dell'elemento piezoelettrico: PZT-5
Dimensioni dell'elemento piezoelettrico: Φ14 × 1 mm
Elettrodo: Elettrodo totale
Frequenza centrale: 2 MHz ±10% (in acqua)
Larghezza impulso (-20dB): 750 ns
Banda passante relativa (-6dB): 73%
Capacitanza: 1700 pF ±10%
Sensibilità relativa: ≥ -39 dB
Tipo di cavo: Cavo coassiale
Diametro del cavo: 2,5 mm
Impedenza: 40 Ω
Dimensioni dell'involucro: Φ17 × 22 mm
Materiale dell'involucro: ABS
Materiale della superficie: Resina epossidica 5010A / 5010B
Temperatura di stoccaggio: -20 °C a 60 °C
Standard: Standard aziendale
