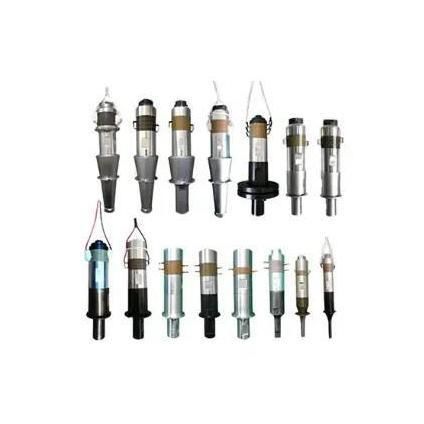

Trasduttore ad ultrasuoni cilindrico HCUW20K50P8

piezoelettricopiezoelettricoa contatto diretto

Panoramica del prodotto
Trasduttore ultrasonico modello HCUW20K50P8 progettato per impianti di saldatura a ultrasuoni. Opera a frequenza di risonanza di 20 kHz con potenza nominale di 2000 W. Dimensioni meccaniche e caratteristiche elettriche fornite per l'integrazione in sistemi di saldatura industriali.

Caratteristiche principali

• Frequenza di risonanza: 20 kHz
• Potenza nominale: 2000 W
• Diametro: 50 mm
• Altezza: 112 mm
• Capacitanza: 17000–18000 pF
• Impedenza: ≤ 10 Ω

Specifiche tecniche

• Modello: HCUW20K50P8
• Tipo: Trasduttore per saldatura ultrasonica
• Frequenza di risonanza: 20 kHz
• Potenza nominale: 2000 W
• Dimensioni meccaniche: Ø 50 mm × 112 mm (altezza)
• Capacitanza: 17000–18000 pF
• Impedenza: ≤ 10 Ω

Applicazioni

• Saldatura ultrasonica di materie plastiche e lamiere metalliche sottili
• Processi industriali di assemblaggio e giunzione
• Linee di produzione che richiedono erogazione di energia ultrasonica ripetibile

Installazione e compatibilità

• Il montaggio e l'interfaccia del corno devono corrispondere alla configurazione Ø50 mm
• Richiede un generatore/inverter compatibile con 20 kHz e 2000 W
• Verificare i collegamenti elettrici e l'adattamento di impedenza per prestazioni ottimali
