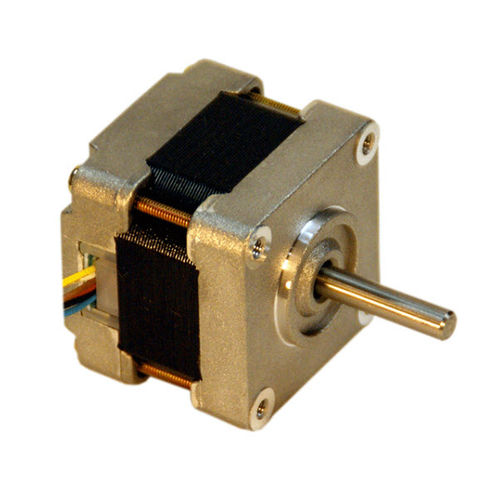

Motore passo-passo ibrido H17 series

DC12 VNEMA 17

Specifiche H17 Hybrid Stepper: Flangia di montaggio: NEMA 17 Angolo del passo: 1,8° Passi per rivoluzione:200 Precisione di posizione:+ 5% max. Numero di fasi:4 (unipolare) Aumento di temperatura: 70°C max Resistenza di isolamento: 100M ohm a 500VDC per 1 minuto Rigidità dielettrica: 500VAC per 1 minuto Classe di isolamento: Classe B Numero di fili conduttori:6 Filo conduttore:UL3265 AWG#26 Temperatura ambiente di funzionamento:-10°C ~ +50°C Gioco radiale: 0,03 mm max a 0,4 kg di carico Gioco assiale: 0,08 mm max a 0,5 kg di carico Contattare Hurst per altre configurazioni di piombo o di fase Azionamenti unipolari La corrente di fase dell'avvolgimento del motore viene commutata in una sola direzione (tipicamente verso terra). - Semplice circuito di azionamento a basso costo - Richiede l'avvolgimento centrale del rubinetto - Bassa coppia in uscita - 6 & 8 motori al piombo Azionamenti bipolari - La corrente di fase dell'avvolgimento del motore viene commutata in entrambe le direzioni. - Circuito di azionamento a costi più elevati - Coppia di uscita più elevata - Circa 1,4 X Azionamento unipolare - 4, 6 e 8 motori al piombo - 8 I motori al piombo sono più efficienti se utilizzati con un azionamento bipolare.
