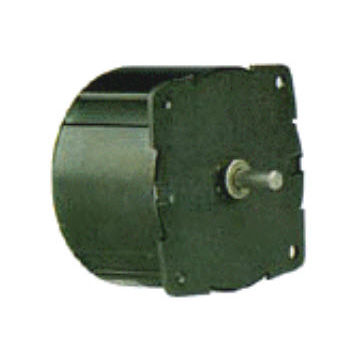

Motore passo-passo RAS , RBS series

DC24 V12 V

Motore passo-passo DC a magnete permanente RAS, RBS Direct Drive Specifiche tecniche: Angolo di passo: 7,5° e 15° Precisione della posizione: +/- 5% max. Numero di fasi: 4 fasi bifilari Classe di isolamento: Classe A (105°C) Filo di piombo: 6 conduttori (ca. 12 pollici [304,8 mm]) Temperatura ambiente di funzionamento: da -10°C a +40°C (circa) Cuscinetto dell'albero: - Cuscinetto a manicotto o a sfera disponibile Nota: Tipici dati soggetti a modifica senza notifica Informazioni aggiuntive: Progettati specificamente per combinare una maggiore coppia e dimensioni ridotte, i motori passo-passo RAS e RBS soddisfano molti requisiti industriali e strumentali. I motori passo-passo standard da 7,5° e 15° hanno una coppia nominale a 4-5 p/s di 23 oncia-pollici [162,4 mN-m]. Il modello Hi-Torque è valutato a 29 oncia-inches [204,8 mN-m]. I cuscinetti a doppio manicotto sono standard, possono essere specificati cuscinetti a sfera. Sono disponibili anche alberi a doppio manicotto Note: 1. I motori standard RAS e RBS ad azionamento diretto hanno avvolgimenti bifase a 4 fasi (6 fili conduttori) e funzionamento unipolare.
