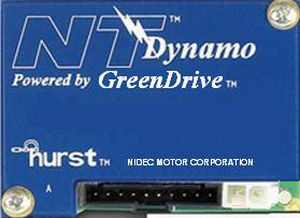

Controllore di velocità brushless GreenDrive™

DCanalogicoad ingresso analogico

GreenDrive™ 12-48 Vdc Brushless DC Specifiche di controllo GreenDrive™ 12-48 Vdc: Tensione: 12-45Vdc per metodi di controllo analogici e PWM 12-48 Vdc con uscita Hall Modalità operative: Esterno, velocità ad anello aperto, velocità ad anello chiuso, Coppia (anello aperto), velocità preimpostata Metodi di controllo: Analogico, PWM, PWM & Direzione Nota: Questi metodi di controllo sono disponibili con o senza alimentazione interna a 5Vdc. Opzioni encoder: 100, 250, 256 w/indice, 400, 1000 linea disponibile Protezione: Limite di corrente Sotto tensione Design integrale: - Si adatta al retro dei nostri motori HST23 e Dynamo Brushless DC Informazioni aggiuntive: Flessibile - affidabile - e conveniente Esterno- Il modulo di controllo esterno (scheda di commutazione) semplifica il collegamento di un azionamento motore esterno al motore Dynamo fornendo all'utente un set standard di segnali Hall, numerose opzioni di encoder e un connettore ad alta corrente per gli avvolgimenti di fase del motore. Il modulo è compatibile con gli azionamenti esterni del motore che utilizzano un'alimentazione da 10 a 48Vdc. Il modulo di controllo esterno fornisce un sistema standard per il rilevamento della posizione del rotore richiesto dalla maggior parte dei motori brushless. Tre dispositivi di sala distanziati di 120 gradi elettrici l'uno dall'altro, rilevano un disco magnetico che è sincronizzato al rotore del motore. I segnali di hall possono essere utilizzati per fornire un feedback di velocità a basso costo all'azionamento del motore, o per un controllo più preciso sono disponibili un'ampia gamma di opzioni di encoder integrati a due canali in quadratura. La natura quadrata di un encoder permette all'utente di determinare la direzione di rotazione del motore e la velocità. Analogico - L'Analog Open Loop Motor Control converte la tensione d'ingresso DC in forme d'onda trifase.
