Collare per cavo elettrico in acciaio galvanizzato Vibcable

in alluminioin acciaio inossidabilea scatto

Panoramica del prodotto

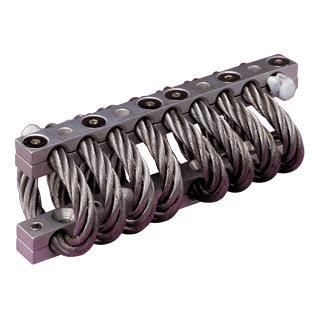

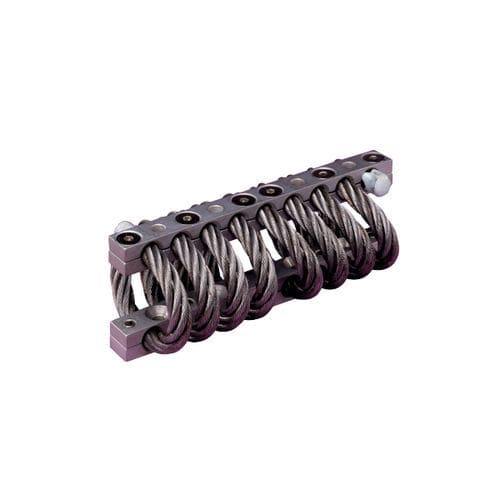

Supporto antivibrazione multidirezionale con struttura a cavo metallico progettato per proteggere attrezzature mobili e materiali fragili imbarcati da urti e cadute.

Progettazione e costruzione

• Cavo in acciaio inox avvolto tra stecche in lega leggera.
• Versioni 8010–8060 assemblate con clip in acciaio inox; versioni 8080–8140 con viti in acciaio zincato.
• Due o quattro fori di fissaggio per stecca; disponibili lisci, svasati o filettati.

Specifiche

• Frequenza propria: 5–25 Hz.
• Smorzamento: fino al 40%.
• Ampia deflessione multiasse per assorbire accelerazioni da urti o cadute.
• Protegge contenitori, vani elettrici e altri componenti fragili.

Foglio IGS e 3D

• V3CA8010-01XXXX
• V3CA8020-01XXXX
• V3CA8060-01XXXX
• V3CA8080-01XXXX
• V3CA8090-01XXXX
• V3CA8100-01XXXX
• V3CA8110-01XXXX
• V3CA8120-01XXXX
• V3CA8140-01XXXX
• V3CA8040-01

Applicazioni

• Quadri e armadi elettrici
• Contenitori e imballaggi per il trasporto
• Apparecchiature imbarcate e dispositivi mobili

Software e documentazione
Il software Paulstrasoft consente di individuare la soluzione antivibrazione adatta e di accedere ai file CAD/IGS.

Caratteristiche / specifiche tecniche

• Tipo: supporto antivibrazione multidirezionale con struttura a cavo metallico.
• Materiali: cavo in acciaio inox; stecche in lega leggera; clip in acciaio inox o viti in acciaio zincato a seconda della versione.
• Fissaggio: 2 o 4 fori per stecca; opzioni lisce, svasate o filettate.
• Prestazioni dinamiche: frequenza propria 5–25 Hz; smorzamento fino al 40%.
• Funzione: ampia deflessione multiasse per la protezione da urti e cadute; protegge il contenuto dei contenitori, i vani e i materiali fragili imbarcati.
