Nastro trasportatore flessibile Conveyxonic®

in telascanalatoper carichi eccezionali

Panoramica

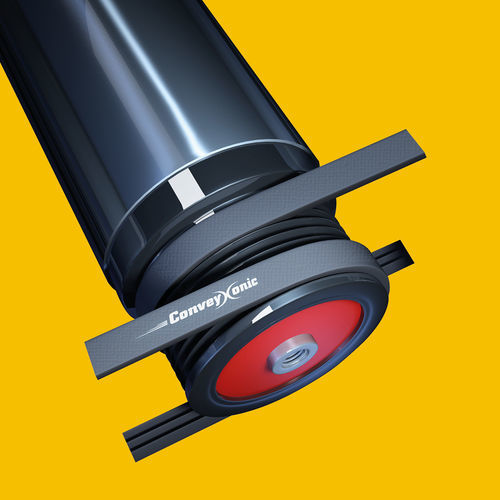

Il Conveyxonic® è una cinghia elastica di trasmissione con costole longitudinali, sviluppata per nastri a rulli e convoy pallet. Trasporta carichi da 1 kg fino a 2 tonnellate e offre prestazioni tecniche e risparmi per i sistemi di trasporto.

Caratteristiche principali e benefici

• Risparmio dei costi: ridotto consumo elettrico del motore e minor numero di motori per modulo
• Prestazioni tecniche: alto rapporto di trasmissione e solide proprietà meccaniche
• Affidabilità per il cliente: soluzione comprovata per un'ampia gamma di carichi e configurazioni

Applicazioni e profili
Due profili di cinghia coprono un ampio intervallo di potenza e velocità: 55–550 W e 0,10–3 m/s.

• PJ (carichi leggeri): per nastri a rulli a carico leggero; rapporto di trasmissione fino a 4× rispetto alle cinghie tonde in poliuretano
• PJ (carichi medi e pesanti): adatta a sostituire trasmissioni a catena per carichi medi e pesanti
• PK (convoglio pallet): per carichi molto pesanti fino a 2 tonnellate (esempio: diametro rullo 89 mm e diametro puleggia costolata 80 mm)

Vantaggi operativi
La cinghia Conveyxonic® riduce il consumo di energia del motore. Un singolo motore può azionare fino a 50 rulli in configurazioni a carico leggero (circa 30% di risparmio energetico per modulo). Per moduli medi/pesanti, un motore può azionare fino a 20 rulli a seconda della configurazione.

Progettazione e servizi
Hutchinson fornisce strumenti e servizi per definire la cinghia Conveyxonic® corretta per nastri a rulli e pallet, inclusa l'app Conveyxonic Wizard e schede prodotto. Hutchinson supporta i parametri di progettazione come trasferimenti, smistatori, nastri a carico molto leggero e geometrie speciali.

Applicazioni (esempi)

• Nastro a rulli — Carichi leggeri (0–400 kg)
• Nastro a rulli — Carichi medi (400–1.200 kg)
• Nastro a rulli — Carichi pesanti (1–2 t)
• Inclinazioni, curve, accumuli e altre configurazioni di nastro a rulli

Caratteristiche tecniche / specifiche

• Nome prodotto: Conveyxonic®
• Tipo di prodotto: cinghia elastica di trasmissione con costole longitudinali
• Capacità di carico: 1 kg fino a 2 tonnellate (PK per carichi molto pesanti)
• Intervallo di potenza coperto dai profili: 55 W a 550 W
• Intervallo di velocità del convogliatore: 0,10 m/s a 3 m/s
• Profili disponibili: PJ (carichi leggeri), PJ (carichi medi & pesanti), PK (convoglio pallet per carichi molto pesanti)
• Esempio dimensioni rullo/puleggia per carichi molto pesanti: diametro rullo 89 mm, diametro puleggia costolata 80 mm
• Vantaggio di trasmissione: fino a 4× rapporto vs cinghie tonde in poliuretano (carichi leggeri)
• Progetto meccanico: proprietà meccaniche elevate che consentono ampia trasmissione motore→rullo (es.: fino a 50 rulli per carichi leggeri, fino a 20 rulli per moduli più pesanti)
• Concetto di stock: tecnologia unica da stoccare; per carichi leggeri regolare il numero di costole mantenendo lo stesso rullo
• Caso tipico di sostituzione: può sostituire trasmissioni a catena per nastri medi/pesanti e pallet
