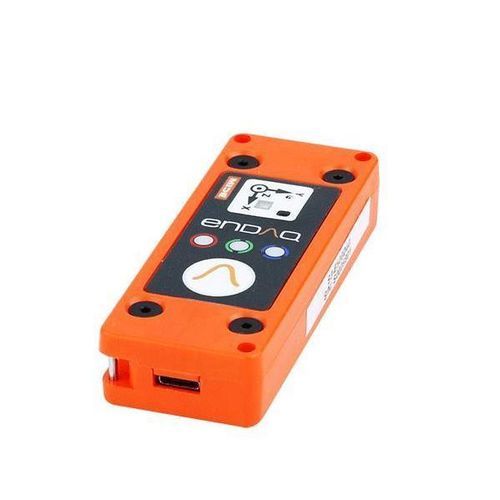

Data logger di vibrazioni S3-D40

di urtidi umiditàdi dati dell'intensità della luce

Descrizione
Il S3-D40 è un registratore di vibrazioni compatto con sensori ambientali integrati, progettato per prove di vibrazione generiche e monitoraggio del trasporto. Il basso costo e il formato portatile lo rendono adatto a controlli puntuali in laboratorio, campo e linee di produzione.

Specifiche brevi

• Materiale del case: Policarbonato
• Accelerometro capacitivo digitale: ±40g
• Batteria: 250 mAh (ricaricabile)
• Memoria: 8 GB

Accessorio
Kit di montaggio (15 $)

Caratteristiche del prodotto

• Comodo
  • Sistema standalone con sensori, memorizzazione locale e batteria ricaricabile
  • Formato portatile per facile posizionamento e spostamento
  • Configurazione rapida tramite interfaccia USB
• Adattabile
  • Diverse opzioni di accelerometri per ampia gamma dinamica
  • Molti sensori integrati in un unico dispositivo
  • Condizioni di wake-up e frequenze di campionamento programmabili dall'utente
• Affidabile
  • Collaudato in ambienti difficili da oltre 2.000 clienti e dalla US Navy
  • Calibrato con accelerometro tracciabile a NIST (certificato disponibile)
  • Capacità di memorizzazione adeguata a miliardi di punti dati

Specifiche accelerometro
Tipo di accelerometro | Gamma | Frequenza di campionamento | Banda passante | Rumore | Risoluzione
Capacitivo digitale | ± 40g | 4.000 Hz | 0 a 300 Hz | < 0,01 gRMS | 0,00008 g

Specifiche sensori aggiuntivi
Sensore | Gamma di misura | Risoluzione | Frequenza di campionamento
Giroscopio | 2000°/s | 0,06 °/s | 0 (off) a 3.200 Hz
Magnetometro | ± 1300 µT | 0,3 µT | 0 (off) a 10 Hz
Temperatura | -40 a 85 °C | 0,01 °C | 0 (off) a 10 Hz
Pressione | 1 a 200 kPa | 1,6 Pa | 0 (off) a 10 Hz
Umidità | 0 a 100 %RH | 0,04 % RH | 0 (off) a 10 Hz
Luce | 0 a > 20 uV | <100 mlx | 0 (off) a 4 Hz

Specifiche ambientali
Parametro | Gamma | Note
Temperatura operativa | -10°C a 55°C (14°F a 131°F) | Ricarica 0°C a 45°C (32°F a 113°F)
Temperatura di stoccaggio raccomandata | 0°C a 25°C (32°F a 77°F) - Fino a 1 anno | Fino a 1 mese: -10°C a 45°C. Fino a 3 mesi: -10°C a 40°C
Umidità | 0 a 95 %RH | Non condensante
Pressione | 20 kPa a 110 kPa (2,9 psi a 16,0 psi) | Pressione assoluta
Limite di shock | > 3.000 g | Vedi rapporto shock (PDF)
Suscettibilità campo elettrico | 2 MHz a 18 GHz @ 200 V/m | Vedi rapporto EMI (PDF)
Suscettibilità campo magnetico | 30 Hz a 100 kHz | Vedi rapporto EMI (PDF)

Batteria & Memoria
Frequenza di campionamento | Capacità di memoria | Registrazione continua | Trigger acc. principale | 2° trigger acc. | Trigger periodico/tempo
50 Hz | 103 giorni | 17 ore | 53 ore | 64 giorni
200 Hz | 26 giorni | 17 ore | 53 ore | 64 giorni
800 Hz | 6,5 giorni | 16 ore | 53 ore | 60 giorni
4.000 Hz | 31 ore | 12 ore | 52 ore | 52 giorni
Nota: la durata della batteria dipende da configurazione, età della batteria e temperatura. I valori assumono batteria relativamente nuova a temperatura ambiente con impostazioni predefinite.

Meccanica & Dimensioni
Massa | 40 grammi
Materiale del case | Policarbonato
Montaggio - Vite | 4-40 bolts (70 in-oz)
Montaggio - Nastro (Doppio lato) | 3M 950 tape
Lunghezza | 76,2 mm (3,00")
Larghezza | 29,8 mm (1,18")
Spessore | 15,0 mm (0,59")
Protezione ingressi | IP50 (protetto dalla polvere)

Software & Servizi
Strumenti gratuiti: enDAQ LAB per configurazione e report di base, enDAQ CLOUD per upload e report avanzati, e librerie Python open-source per l'analisi dei dati.

Applicazioni

• Rilevamento e registrazione vibrazioni
• Prove d'urto e impatto
• Monitoraggio spedizioni e trasporto
• Monitoraggio wireless con Wi‑Fi
• Test ambientali

Specifiche tecniche

• Brand: enDAQ
• Model: S3-D40
• Accelerometro: capacitivo digitale, ±40g, fino a 4.000 Hz di campionamento
• Banda passante accelerometro: 0 a 300 Hz
• Rumore accelerometro: < 0,01 gRMS; risoluzione 0,00008 g
• Sensori aggiuntivi: giroscopio, magnetometro, temperatura, pressione, umidità, luce
• Batteria: 250 mAh (ricaricabile)
• Memoria: 8 GB
• Massa: 40 g
• Materiale del case: Policarbonato
• Protezione ingressi: IP50 (protetto dalla polvere)
• Temperatura operativa: -10°C a 55°C
• Limite di shock: > 3.000 g
• Montaggio tipico: viti 4-40 o nastro doppio lato 3M 950
