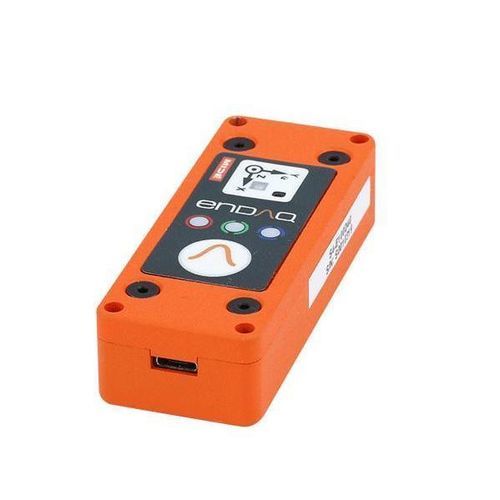

Data logger di vibrazioni S4-E25D40

di urtidi umiditàdi dati dell'intensità della luce

Panoramica
Il S4-E25D40 è un registratore di vibrazioni compatto che combina un accelerometro piezoelettrico ad alte prestazioni, un accelerometro capacitivo digitale e più sensori ambientali in un involucro in alluminio. Progettato per test industriali di vibrazione e urto, registra forme d'onda campionate con timestamp e parametri ambientali per analisi e reportistica.

Specifiche chiave (sintesi)

• Materiale del case: Alluminio 7075
• Accelerometro piezoelettrico: ±25 g, campionamento fino a 20.000 Hz
• Accelerometro capacitivo digitale: ±40 g, campionamento fino a 4.000 Hz
• Batteria: 250 mAh (ricaricabile)
• Memoria: 8 GB (dati grezzi)

Aree di applicazione

• Rilevamento e registrazione vibrazioni
• Test di urto e impatto
• Monitoraggio spedizioni e trasporto
• Monitoraggio wireless via Wi‑Fi
• Test ambientali e qualificazione

Caratteristiche del prodotto
Comodo

• Sistema di misura standalone con sensori, memoria integrata e batteria ricaricabile
• Formato portatile per misure in campo
• Configurazione rapida tramite interfaccia USB

Adattabile

• Multipli accelerometri per estesa gamma dinamica
• Sensori integrati aggiuntivi (giroscopio, magnetometro, temperatura, pressione, umidità, luce)
• Condizioni di wake-up e frequenze di campionamento programmabili dall'utente

Affidabile

• Involucro in alluminio adatto a ambienti industriali
• Calibrazione con accelerometro tracciabile NIST; certificato di calibrazione disponibile
• Capacità di memoria adeguata per miliardi di punti dati

Specifiche degli accelerometri
Tipo accelerometro | Gamma | Frequenza di campionamento | Banda | Rumore | Risoluzione
Piezoelettrico | ±25 g | 20.000 Hz | 5–2.000 Hz | <0,01 gRMS | <0,00125 g
Capacitivo digitale | ±40 g | 4.000 Hz | 0–300 Hz | <0,01 gRMS | 0,00008 g

Specifiche sensori aggiuntivi
Sensore | Gamma di misura | Risoluzione | Frequenza di campionamento
Giroscopio | 2000°/s | 0,06 °/s | 0 (off) a 3.200 Hz
Magnetometro | ±1300 µT | 0,3 µT | 0 (off) a 10 Hz
Temperatura | -40 a 85 °C | 0,01 °C | 0 (off) a 10 Hz
Pressione | 1 a 200 kPa | 1,6 Pa | 0 (off) a 10 Hz
Umidità | 0 a 100 %RH | 0,04 %RH | 0 (off) a 10 Hz
Luce | 0 a >20 µV | <100 mlx | 0 (off) a 4 Hz

Specifiche ambientali
Parametro | Gamma | Note
Temperatura operativa | -10 °C a 55 °C (ricarica 0 °C a 45 °C) | -
Temperatura di stoccaggio raccomandata | 0 °C a 25 °C (fino a 1 anno) | Stoccaggio breve: -10 °C a 45 °C (1 mese); -10 °C a 40 °C (3 mesi)
Umidità | 0 a 95 %RH (non condensante) | -
Pressione | 20 kPa a 110 kPa (assoluta) | -
Limite di shock | >3.000 g | Vedi rapporto shock per dettagli
Suscettibilità a campo elettrico | 2 MHz a 18 GHz @ 200 V/m | Vedi rapporto EMI
Suscettibilità a campo magnetico | 30 Hz a 100 kHz | Vedi rapporto EMI

Batteria e memoria (esempi di prestazioni)
Frequenza di campionamento | Capacità di memoria / Registrazione continua / Trigger acc. principale / Trigger 2° acc. / Trigger periodico/temporale
100 Hz | 22 giorni / 13 ore / 13 ore / 52 ore / 52 giorni
1.000 Hz | 9 giorni / 12 ore / 13 ore / 52 ore / 49 giorni
5.000 Hz | 63 ore / 9 ore / 13 ore / 52 ore / 38 giorni
20.000 Hz | 17 ore / 5 ore / 13 ore / 49 ore / 20 giorni

Meccanica e dimensioni
Massa | 65 g
Materiale del case | Alluminio 7075
Montaggio - vite | Bulloni 4-40 (100 in-oz)
Montaggio - nastro | Nastro 3M 950
Lunghezza | 76,2 mm (3,00")
Larghezza | 29,8 mm (1,18")
Spessore | 18,3 mm (0,72")
Protezione ingressi | IP50 (protetto dalla polvere)

Software e cloud

• Applicazione enDAQ LAB (gratuita) per configurare sensori, visualizzare ed esportare dati
• enDAQ CLOUD: caricamento dati grezzi, generazione report standard e personalizzati, accesso API e opzioni di storage
• Librerie Python open-source per analisi avanzate

Accessorio
Kit di montaggio disponibile come accessorio (venduto separatamente).

Incluso
Custodia Pelican enDAQ inclusa con ogni registratore (esclusioni possibili).

Caratteristiche tecniche

• Brand: enDAQ
• Model / SKU: S4-E25D40
• Nome principale del prodotto: S4 Vibration Sensor
• Accelerometro piezoelettrico: ±25 g; campionamento fino a 20.000 Hz; banda 5–2.000 Hz
• Accelerometro capacitivo digitale: ±40 g; campionamento fino a 4.000 Hz; banda 0–300 Hz
• Sensori aggiuntivi: giroscopio, magnetometro, temperatura, pressione, umidità, luce
• Batteria: 250 mAh (autonomia dipende dalla configurazione)
• Memoria: 8 GB (capacità per miliardi di punti dati)
• Massa: 65 g
• Materiale del case: Alluminio 7075
• Dimensioni (L×W×T): 76,2 mm × 29,8 mm × 18,3 mm
• Protezione ingressi: IP50 (protetto dalla polvere)
• Limite di shock: >3.000 g
• Temperatura operativa: -10 °C a 55 °C; ricarica 0 °C a 45 °C
• Temperatura di stoccaggio raccomandata: 0 °C a 25 °C (fino a 1 anno)
• Umidità: 0 a 95 %RH (non condensante)
• Pressione (assoluta): 20 kPa a 110 kPa
• Prezzo indicativo (escl. tasse): 3.299,00 USD
