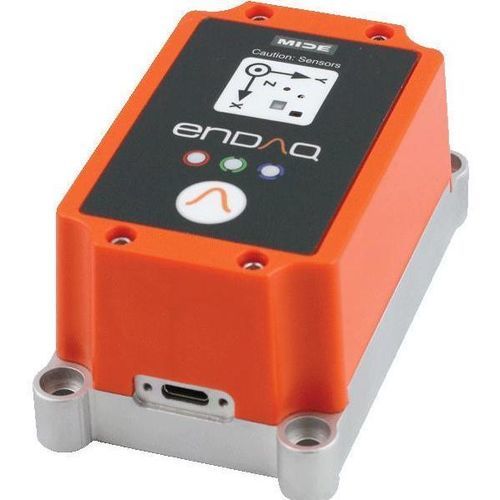

Data logger di urti W8-E100D40

di umiditàdi dati dell'intensità della lucedi vibrazioni

Panoramica Il W8-E100D40 è un registratore di vibrazioni e urti con un accelerometro piezoelettrico ad alte prestazioni, un accelerometro capacitivo secondario e diversi sensori ambientali. Al termine di una registrazione può essere caricato direttamente sul cloud enDAQ tramite WiFi; la connettività wireless può essere disattivata quando lo si desidera. Il dispositivo è racchiuso in un involucro di alluminio per una maggiore affidabilità in ambienti difficili e una risposta in frequenza estesa. Il W8 include una batteria da 4.000 mAh per consentire lunghi tempi di registrazione e 16 GB di memoria a bordo. Specifiche principali

• Materiale del case: Alluminio 7075
• Accelerometro piezoelettrico: ±100 g
• Accelerometro capacitivo digitale: ±40 g
• Batteria: 4000 mAh
• Storage: 16 GB
• Tempo di consegna: 10 settimane più spedizione

Caratteristiche del prodotto Conveniente

• Sistema di misurazione standalone con sensori, memoria e batteria ricaricabile
• Fattore di forma portatile
• Impostazione in pochi minuti tramite interfaccia USB

Adattabile

• Accelerometri multipli per una gamma dinamica estesa
• Molti sensori incorporati aggiuntivi in un unico sistema
• Condizioni di wake-up e frequenze di campionamento programmabili dall'utente

Affidabile

• Affidato in ambienti difficili da oltre 2.000 clienti e dalla Marina degli Stati Uniti
• Calibrato con accelerometro tracciabile NIST (certificato di calibrazione disponibile)
• Capacità di memorizzazione per miliardi di punti dati

Specifiche dell'accelerometro Tipo di accelerometro | Portata | Frequenza di campionamento | Larghezza di banda | Rumore | Risoluzione Piezoelettrico | ± 100g | 20.000 Hz | da 5 a 2.000 Hz | < 0,04 gRMS | < 0,005 g Digitale Capacitivo | ± 40g | 4.000 Hz | da 0 a 300 Hz | < 0,01 gRMS | 0,00008 g Specifiche aggiuntive del sensore Microfono - Campo di misura: 105 dB - Frequenza di campionamento: 0 (spento) a 20.000 Hz Posizione GPS - Risoluzione: 2,5 m - Frequenza di campionamento: 0 (off) a 1 Hz Tempo GPS - Risoluzione: 60 ns - Frequenza di campionamento: 0 (off) a 1 Hz Giroscopio - Campo di misura: 2000°/s - Risoluzione: 0.06 °/s - Frequenza di campionamento: 0 (off) a 3.200 Hz Magnetometro - Campo di misura: ± 1300 µT - Risoluzione: 0.3 µT - Frequenza di campionamento: 0 (off) a 10 Hz Temperatura - Intervallo: da -40 a 85 °C - Risoluzione: 0.01 °C - Frequenza di campionamento: 0 (off) a 10 Hz Pressione - Intervallo: da 1 a 200 kPa - Risoluzione: 1.6 Pa - Frequenza di campionamento: 0 (off) a 10 Hz Umidità - Gamma: da 0 a 100 %RH - Risoluzione: 0.04% RH - Frequenza di campionamento: 0 (off) a 10 Hz Luce - Gamma: da 0 a 20 uV - Risoluzione: 100 mlx - Frequenza di campionamento: 0 (off) a 4 Hz Specifiche ambientali Temperatura di funzionamento: da -40°C a 80°C (da -40°F a 176°F) - Temperatura di ricarica: da -30°C a 85°C (da -22°F a 185°F) Temperatura di conservazione consigliata: 15°C a 30°C (consentita: -40°C a 85°C) Umidità: da 0 a 95 %RH (senza condensa) Pressione: da 20 kPa a 110 kPa (pressione assoluta) Limite d'urto: 500 g a 0-40°C; 100 g a -40°C a 80°C No Suscettibilità ai campi elettrici: da 2 MHz a 18 GHz @ 200 V/m (vedere il rapporto di prova EMI) No Suscettibilità al campo magnetico: da 30 Hz a 100 kHz (vedere il rapporto di prova EMI) Prestazioni della batteria e dell'archiviazione Frequenza di campionamento | Capacità di memorizzazione | Registrazione continua | Accel. principale | 2° Accel. Trigger | 2° Accel. Trigger | Trigger periodico/temporale 100 Hz | 44 giorni di memorizzazione | Continuo: 44 giorni | Main Accel. Accel. principale: 8 giorni | 2º Accel. 8 giorni | Innesco periodico/tempo: 33 giorni | 2,3 anni (esempio di archiviazione) 1.000 Hz | 18 giorni di archiviazione | Continuo: 18 giorni | Modalità di trigger: 8 giorni | Trigger periodico/tempo: 33 giorni | 2,1 anni (esempio di archiviazione) 5.000 Hz | 6 giorni di archiviazione | Continuo: 6 giorni | Modalità di trigger: 6-8 giorni | Trigger periodico/temporale: 33 giorni | 1,7 anni (esempio di archiviazione) 20.000 Hz | 34 ore di memorizzazione | Continuo: 34 ore | Modalità di trigger: 3-8 giorni | Innesco periodico/tempo: 33 giorni | 320 giorni (esempio di archiviazione) Specifiche meccaniche

• Massa: 250 grammi
• Materiale della custodia: Base in alluminio, parte superiore in policarbonato
• Montaggio - Viti: bulloni 10-32 (23 ft-lb)
• Montaggio - Nastro (biadesivo): nastro 3M 950
• Lunghezza: 99,8 mm (3,93")
• Larghezza: 58,6 mm (2,31")
• Spessore: 45.6 mm (1,80")
• Protezione dell'ingresso: IP50 (Protezione dalla polvere)

Note Gli accelerometri piezoelettrici sono accoppiati alla corrente alternata e possono saturare con eventi ad alta frequenza (larghezza dell'impulso < 1 ms); per applicazioni con tali eventi, considerare tipi di sensori alternativi. Una custodia Pelican protettiva in omaggio è inclusa negli ordini dei data logger enDAQ. Kit di montaggio e custodie aggiuntive disponibili come accessori. Non include i sensori S3-D16. Caratteristiche / Caratteristiche tecniche

• Modello: W8-E100D40
• Marchio: enDAQ
• Accelerometro primario: Piezoelettrico, ±100 g, frequenza di campionamento fino a 20.000 Hz
• Accelerometro secondario: Digitale capacitivo, ±40 g, frequenza di campionamento fino a 4.000 Hz
• Batteria: 4.000 mAh
• Storage: 16 GB a bordo
• Massa: 250 g
• Dimensioni: 99.8 mm x 58,6 mm x 45,6 mm
• Protezione dall'ingresso: IP50
• Temperatura di funzionamento: da -40°C a 80°C
• Limite d'urto: 500 g (0-40°C)
• Prezzo tipico (pagina): 4.799,00 USD
