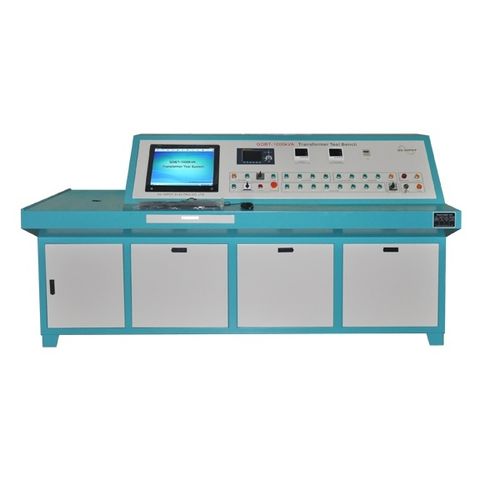

Banco di prova elettrico GDBT-1000kVA

manualedi trasformatori

Banco di prova per trasformatori GDBT-1000kVA Oggetto della prova: 22.Trasformatori monofase 9kV e trasformatori speciali, tensione e corrente del carico: AC 0-650V/78A, AC 0-1200V/29A, AC 0-2400V/14.6A L'impedenza del trasformatore provato è all'interno di 7%, lato HV è 23kV, 11kV, 6kV. Il lato LV è 0.05kV-2.4kV. Questo banco di prova può condurre sotto la prova 1. Prova a vuoto compresa la perdita a vuoto, la percentuale di corrente a vuoto alla corrente nominale. 2. Prova di carico compresa la perdita di carico, la percentuale di tensione di impedenza, la conversione automatica della temperatura e la prova di perdita di carico sotto il 30% o sopra la piena corrente. 3. Prova di tensione indotta. Caratteristiche 1. Registrazione manuale dei dati dei test e salvataggio nel database. 2. I dati della prova a vuoto possono essere corretti automaticamente dalla forma d'onda e dalla tensione nominale. 3. I dati della prova di carico possono essere corretti dalla temperatura (75℃, 100℃, 120℃, 145℃) e dalla corrente nominale. 4. Nella prova a vuoto, la tensione del lato LV può essere monitorata. 5. Nella prova di carico, la corrente del lato HV può essere monitorata. 6. Tutte le funzioni di prova e il processo di prova possono essere selezionati e controllati dai pulsanti del pannello frontale. 7. Tutti i risultati dei test sono corretti secondo il requisito di GB1094, IEC60076 o ANSI C57. 8. La procedura di prova può essere eseguita dal software del PC. 9. Tutti i dati possono essere memorizzati e stampati. 10. Con funzioni di protezione da zero, sovracorrente e sovratensione. 11. Commutazione automatica della gamma CT/PT. 12. Il banco di prova controllerà completamente al circuito intero del ciclo e controllerà la misura. 13. Sistema di allarme di sicurezza
