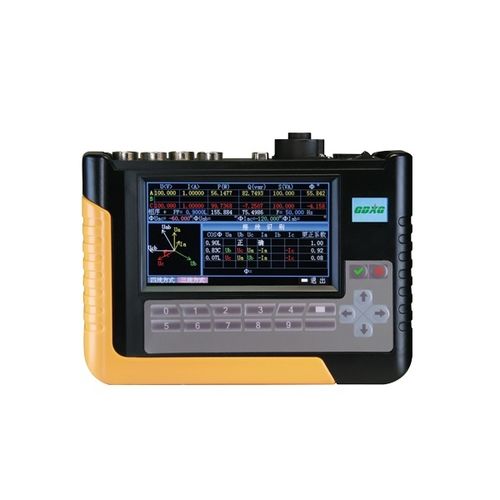

Apparecchiatura di controllo per contatore elettrico GDW-5000A

Ispettore di potenza elettrica trifase portatile GDW-5000A Informazioni generali GDW-5000A Hand-held Three Phase Electric Power Inspector è usato per misurare l'errore di energia elettrica, tensione, corrente, potenza attiva, potenza reattiva, fase, frequenza, fattore di potenza allo stesso tempo, visualizzare il diagramma vettoriale e controllare i risultati. Inoltre, misura la 2a~51a armonica della tensione trifase, la corrente in tempo utile e conosce meglio la qualità dell'alimentazione. Dotato di 5A, 100A, 500A, 1000A pinza metro, può misurare direttamente il rapporto del trasformatore di bassa tensione CT. È conveniente scoprire i guasti come la disconnessione del circuito, il cattivo contatto, il cortocircuito intergiro nel CT e se il rapporto di targa del CT è coerente con il rapporto reale del CT. Caratteristiche Con processore di segnale digitale ad alta velocità a 32 bit. Il DSP a 32 bit ad alta velocità 120MHz di TI e l'AD ad alte prestazioni a 6 canali a 16 bit della società AD sono usati per sviluppare un moltiplicatore digitale multifunzionale e ad ampio raggio. L'aritmetica in virgola mobile è adottata per garantire la precisione del calcolo. Funzione di simulazione del cablaggio Sotto la condizione che lo strumento non accede ai segnali di tensione e corrente, tutti i tipi di cablaggio sul campo possono essere simulati in ufficio e si possono ottenere i risultati di cablaggio corrispondenti. Questa funzione può essere utilizzata come strumento di formazione per il controllo della linea per migliorare le competenze dei lavoratori sul campo. Autocontrollo degli errori della pinza 5A I segnali di corrente di 5A e 0.5A generati nello strumento vengono aggiunti alle pinze 5A e 100A per misurare gli errori del misuratore di pinze.
