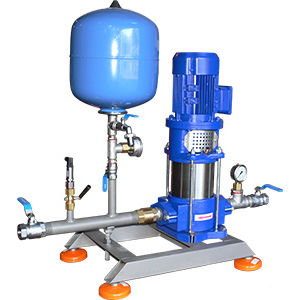

Gruppo di pompaggio centrifugo ZHI, ZHJ series

ad acquaautoadescantefisso

In generale I gruppi ZHI e ZHJ si basano su una singola pompa OPA e OPB e sono completi di valvole di non ritorno, un accumulatore idraulico e un sistema di controllo. La configurazione impostata dipende dall'uso e dall'applicazione prevista. I gruppi di pompe singole costruiti come sistemi paralleli di più pompe sono progettati per il pompaggio dell'acqua, l'aumento della pressione dell'acqua nelle reti di alimentazione e la compensazione delle perdite idrauliche derivanti dai parametri delle tubazioni alimentate. Principali applicazioni: Piccole reti di approvvigionamento idrico; Sistemi di idranti/tubi da interno; Sistemi di irrigazione (per il giardinaggio e l'agricoltura); sistemi industriali di approvvigionamento idrico e di trattamento dell'acqua (sistemi di raffreddamento, sistemi di pulizia, ecc.). Il design ZHI e ZHJ sono gruppi di pompe singole. La pompa, installata su una struttura portante, è dotata di valvole di intercettazione e di non ritorno, comandi (pressostato LCA o trasduttore di pressione), sistema di controllo e accumulatore idraulico. Unità di pompaggio ZHI e ZHJ dispongono di unità di pompaggio OPA e OPB (OPA aggiornato). Struttura di supporto La struttura è saldata da profilati di acciaio. Poggia su antivibranti con regolazione in altezza di 20 mm e sistema di livellamento. La struttura portante può essere realizzata in acciaio strutturale al carbonio con rivestimento in zinco per immersione o in acciaio austenitico. Raccordi La pompa ha una valvola di non ritorno. I set da ZHI.2 a ZHI.3 e da ZHJ.0 a ZHJ.3 sono inoltre dotati di valvole a sfera di intercettazione sui terminali di mandata e di aspirazione/approvvigionamento. La mandata è inoltre dotata di un manometro installato sulla tubazione di mandata o sull'accumulatore idraulico (ZBW.5: capacità 200 litri, o serbatoi ZBO).
