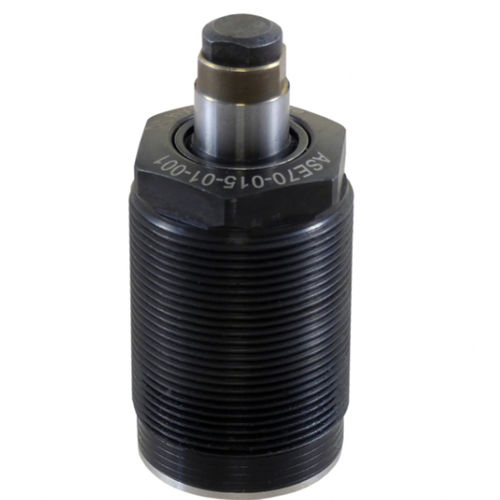

Pressore a sfera à molla 280-70

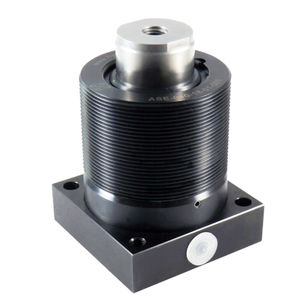

Se è necessario evitare vibrazioni e deviazioni durante la lavorazione di pezzi a bassa pressione, questi supporti di lavoro (ASE) sono la soluzione ideale. Gli elementi del corpo filettato possono essere avvitati in fori di installazione filettati specifici per il cliente per risparmiare spazio. La tenuta viene effettuata con due anelli di tenuta forniti in dotazione contro il fondo del foro di installazione. I supporti di lavoro possono essere disposti orizzontalmente e verticalmente nel dispositivo di fissaggio. Il fissaggio del pistone può essere combinato con il bloccaggio idraulico del pezzo o separatamente. Per l'avanzamento del pistone si possono scegliere due metodi funzionali. 1. L'avanzamento del pistone avviene tramite carico a molla: La posizione di base del pistone viene estratta. La molla integrata fa avanzare il pistone di supporto contro il pezzo. Dopo la pressurizzazione, il pistone di supporto viene fissato in posizione. A parte il carico della molla, sul pezzo non agiscono altre forze. 2. Il pistone avanza idraulicamente: La posizione di base del pistone è retratta. Il pistone di supporto è tenuto in posizione retratta da una molla di ripristino. Quando si avvia la pressurizzazione, il pistone di supporto avanza tramite la forza della molla contro il pezzo da lavorare e viene infine fissato in questa posizione. Caratteristiche speciali: possibilità di progettare attrezzature compatte possibilità di montaggio orizzontale e verticale possibilità di fissaggio del pistone combinato con il bloccaggio o separato con protezione a tergicristallo morbido alimentazione dell'olio in pressione tramite canali forati supporti di lavoro standard e design speciali disponibili Pressione di esercizio: pmax. 70 bar Metodo di avanzamento: idraulico o a molla Pistone: Ø (corsa) 10 (6,5) | 12 (8) | 15 (8) o 16 (10) mm Forza di supporto: min. 3, max. 10 kN a 70 bar
