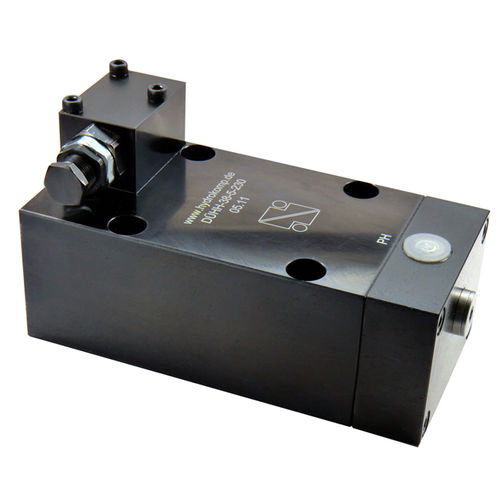

Intensificatore di pressione idraulico 460-3

Intensificatori idraulici, con alloggiamento a blocco Gli intensificatori idraulici aumentano la pressione idraulica di un rapporto fisso. Con questo metodo è possibile, ad esempio, utilizzare un sistema idraulico di una macchina a bassa pressione per un'utenza che può trarre vantaggio da una pressione più elevata. L'intensificazione è ottenuta mediante un rapporto fisso tra le superfici dei due pistoni. Ciò significa che la pressione secondaria può essere controllata mediante della pressione di alimentazione primaria. Una volta raggiunta la pressione minima predefinita regolata nella valvola di sequenza integrata, il pistone intensificatore si attiva e la pressione di esercizio del sistema aumenta di un fattore pari a 3,85. In questo modo, la quantità di olio è di secondaria importanza. Un altro vantaggio è che non è necessario un movimento oscillatorio del pistone dell'intensificatore. In questo modo, la suscettibilità all'usura dei componenti è ridotta. Inoltre, è immediatamente disponibile una pressione di uscita più elevata. Condizioni operative: Nel campo di alta pressione, il volume richiesto non deve superare il volume interno dell'intensificatore. Per monitorare il campo di alta pressione si consiglia l'uso di un manometro. Si consiglia inoltre l'uso di un filtro a pressione con una maglia filtrante di max. 10 µm per garantire un funzionamento ottimale. Il filtro deve essere collegato alla porta di bassa pressione PN dell'intensificatore. Prima di mettere in funzione l'intensificatore, il sistema idraulico deve essere completamente sfiatato. Assicurarsi che nessun fluido possa penetrare nell'alloggiamento attraverso la porta di sfiato Z. In caso di pericolo di penetrazione, il filtro sinterizzato può essere rimosso e al suo posto si può collegare una linea di sfiato alla porta filettata G1/4.
