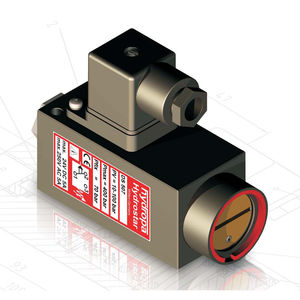

Pressostato a pistone DS-307 / 302 series

per olio

FUNZIONE Le funzioni del pressostato in base al principio della pistone-primavera. Il microinterruttore (2) è attivato se la pressione si trova sotto configurato valore. Il pistone (6) atti contro il piatto della molla (5) quando la pressione si accumula. Ciò si rinforza contro la compressione continuo-regolabile molla (4). Il pistone (6) trasferimenti la forza di sul piatto della molla (5) quando configurato la pressione è raggiunta sull'ugello (7), permettere microinterruttore (2) ed avviare un segnale elettrico. La pressione essere controllato è determinata dal precarichi la tensione della molla (4). L'adeguamento è raggiunto girando l'elemento di regolazione (3). La rotazione antioraria riduce la commutazione pressione, mentre restituendo un senso orario aumenta la pressione di commutazione. La regolazione elemento (3) è riparato con la vite di fissaggio. l'arresto meccanico impedisce la molla di compressione (4) dal grippaggio dovuto tornitura eccessiva.
