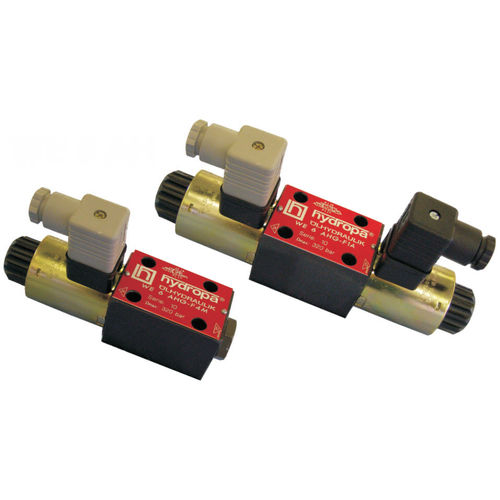

Distributore idraulico a cassetto WE6AH

con azionamento manualeazionato tramite solenoide

« AH valvola di regolazione direzionale 6 principalmente consistiamo di un corpo di valvola (1), una bobina di controllo (5) con due che concentrano molle (4) ed o uno o due solenoide di funzionamento (2+ 3), secondo l'applicazione. Le valvole di regolazione direzionali a tre posizioni misura con due solenoidi e due molle. Direzionale a due posizioni le valvole di regolazione hanno o un solenoide ed un ritorno molla o due solenoidi e un'assemblea del dente d'arresto. La bobina di controllo (5) è spostato dalla sua posizione iniziale in la posizione di conclusione richiesta per mezzo dei solenoidi (2 + 3).This permette alla direzione del flusso, alla P - a A o al B. richiesto. Neutralizzando il solenoide la bobina ritorna al centro o posizione di contrappeso. I solenoidi di funzionamento sono solenoidi di CC. Per il rifornimento di CA i solenoidi sono forniti di un raddrizzatore, che è integrato direttamente nei connettori (6+7) o dentro bobina. I connettori possono essere girati da 90°. Allentando il dado (8) i solenoidi possono essere girati vicino 360° o sostituito senza interferire con qualsiasi guarnizioni del valvola. Nel caso della disfunzione o dell'interruzione di corrente, la bobina del la valvola può essere spostata dalla provvigione supplementare manuale (9). Il trattamento di superficie di base del corpo di valvola (1) è il fosfato ha ricoperto ed i solenoidi (2 + 3) sono zinco coated. \ /html»
