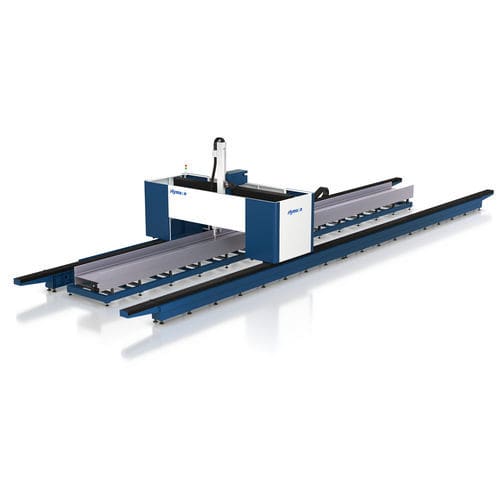

Macchina da taglio laser HP30035

per acciaio al carbonioper lastre metalliche spesseper lamiera metallica

Panoramica del prodotto
La Hymson HP30035 è una macchina di taglio laser CNC progettata per profili speciali impiegati nelle strutture in acciaio (travi a I, tipi HW, HM, HN). L’unità integra taglio, punzonatura e fresatura di gole in un’unica soluzione produttiva.

Struttura della macchina

• Banco a struttura divisa saldato con piastre ad alta resistenza per garantire un telaio stabile e funzionamento affidabile a lungo termine.
• Trattamento termico ad alta temperatura per l’eliminazione delle tensioni interne dovute ai materiali e alle saldature, mantenendo resistenza, precisione e tolleranze.

Struttura dell’asse

• Trave realizzata in acciaio ad alta intensità per ridurre le deformazioni da stress e garantire un funzionamento stabile.

Sezione di taglio

• Struttura di supporto regolabile a faccia negativa ad alta intensità, adatta per materiali con larghezze da 200 a 3000 mm.
• Supporto inferiore facilmente regolabile e sostituibile per ridurre i costi di manutenzione.
• Tavolo di taglio composito opzionale per il taglio di lastre piane e profili.

Servomotore

• Dotata di servomotore e azionamento di marca con codificatore ad alta risoluzione.
• Alte prestazioni dinamiche, design compatto ed efficienza energetica.

Sistema CNC
Il sistema di controllo di taglio laser FSCUT è sviluppato su Windows 10, utilizza la comunicazione EtherCAT e un design modulare integrato; tutto il software di sistema gira sul processore PC.

• Tecnologia avanzata: applicazione CNC su piattaforma PC con moduli funzionali modulari che consentono espansioni via software senza modifiche hardware.
• Eccellenti prestazioni: collegamento a cinque assi e trasformazione delle coordinate per il controllo complesso multi-asse; correzione automatica per profili leggermente torsionati.
• Funzioni complete: ampie opzioni funzionali e configurazioni di ottimizzazione per i diversi campi di applicazione.
• Interfaccia intuitiva: core CNC in tempo reale che assicura reattività mantenendo un’interfaccia operativa semplice.

Caratteristiche / Specifiche tecniche

• Modello / Serie: HP30035
• Potenza laser: 20000 W
• Sistema CNC: FSCUT (Windows 10, EtherCAT)
• Tipologie lavorabili: acciaio H, acciaio U, profilati angolari e lastre piane
• Funzioni: taglio a segmenti, taglio di ala e anima, taglio di gole e marcatura
• Assi di controllo: cinque assi (X/Y/Z/A/B)
• Software di nesting: compatibile con Tekla, SolidWorks e CAD
• Dimensioni sezionali dei profili: anima H ≤ 1200 mm; flange B ≤ 600 mm; lunghezza L ≤ 12000 mm
• Spessore di taglio (acciaio al carbonio, O2): taglio verticale MAX 20 mm; taglio gole MAX 30 mm
• Gamma gole: 0–45°
• Velocità di posizionamento X/Y: 40 m/min
• Accelerazione X/Y: 0,6 g
• Precisione posizionamento X/Y: 0,05 mm/10 m (≤10 m), 0,1 mm/ lunghezza totale
• Dimensioni macchina (ingombro): 35 m x 5 m x 4,5 m
