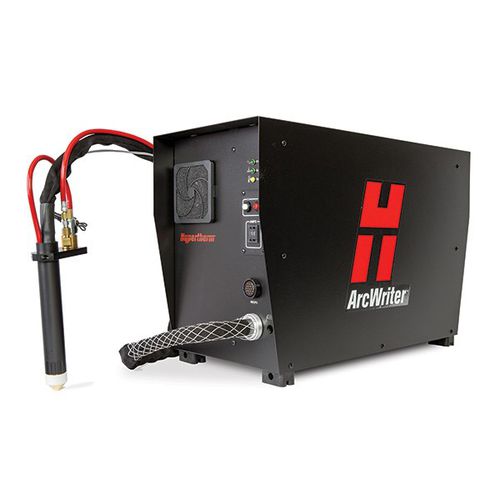

Unità di marcatura al plasma automatizzata ArcWriter®

Panoramica
Il generatore di plasma ArcWriter® è stato prodotto l’ultima volta nel mese di dicembre 2021 ed è indicato come non più disponibile presso Hypertherm. Hypertherm continuerà a produrre parti, consumabili e a fornire assistenza per un periodo stimato di 7 – 10 anni dopo l’obsolescenza.

Codici articolo del generatore interessati

• 084009
• 084010
• 084004
• 084015
• 084018

Disponibilità
Generatore: ⊗
Torcia originale: ✔
Pezzi di ricambio: ✔
Consumabili: ✔
Assistenza tecnica: ✔

Generatore - specifiche principali (come elencate)
Cavo elettrico: 235 VCD alla tensione di alimentazione nominale
OCV nominale: 4 - 19 A, regolabili in incrementi di 1 A
Corrente di taglio: 120 VCD
Tensione di uscita: 100% (19 ampere, 120 VCD)
Tensione di alimentazione / alimentazioni supportate: 200 KW, 3F, 50-60 Hz; 208 V, 3F, 60 Hz; 240 V, 3F, 60 Hz; 400 V, 3F, 50-60 Hz; 440 V, 3F, 60 Hz; 480 V, 3F, 60 Hz; 600 V, 3F, 50-60 Hz

Dimensioni e peso
Profondità: 716 mm
Larghezza: 321 mm
Altezza: 475 mm
Peso: 55 kg

Requisiti del gas
Gas plasma: Aria o H5 (premiscelato industriale contenente 5% di idrogeno e 95% di argon)
Schermo: Aria

Qualità del gas
Aria: pulito, asciutto e senza olio
H5: 5% di idrogeno, 95% di argon premiscelato

Portate e pressioni
Gas plasma: 28 l/min a 6,9 bar (come da regolatore della pressione del generatore)
Protezione plasma: 141 l/min a 6,9 bar (come da regolatore della pressione del generatore)

Torcia plasma
Tipo: gas doppio, meccanizzato
Gas: plasma e protezione (fare riferimento ai requisiti del gas)
Metodo di avviamento: avvio contatto
Sensore del cappuccio: pneumatico
Dimensioni e peso: diametro 38,1 mm; lunghezza 280 mm; peso 0,8 kg

Risorse e documentazione
Manuali e documenti disponibili nella sezione documenti del prodotto (visualizzabile presso le risorse del prodotto).

Caratteristiche / specificazioni tecniche

• Prodotto: Sistema di marcatura al plasma ArcWriter® (generatore legacy, non più in produzione)
• Ultima produzione generatore: dicembre 2021
• Supporto post-obsolescenza: parti, consumabili e assistenza per 7–10 anni
• Codici articolo interessati: 084009, 084010, 084004, 084015, 084018
• Generatore - OCV nominale: 235 VCD (alla tensione di alimentazione nominale)
• Generatore - Corrente di taglio: impostabile 4 - 19 A (incrementi di 1 A)
• Generatore - Tensione di uscita indicata: 120 VCD
• Generatore - Ciclo di lavoro a 40 °C: 100% (19 A, 120 VCD)
• Tensioni/alimentazioni supportate: 200 KW 3F 50-60 Hz; 208 V 3F 60 Hz; 240 V 3F 60 Hz; 400 V 3F 50-60 Hz; 440 V 3F 60 Hz; 480 V 3F 60 Hz; 600 V 3F 50-60 Hz
• Dimensioni generatore: 716 mm (profondità) × 321 mm (larghezza) × 475 mm (altezza)
• Peso generatore: 55 kg
• Gas plasma: aria o H5 (5% H2 / 95% Ar premiscelato)
• Qualità gas: aria pulita, asciutta e priva di olio; H5 premiscelato 5% H2 / 95% Ar
• Portate: gas plasma 28 l/min a 6,9 bar; protezione plasma 141 l/min a 6,9 bar (valori misurati al regolatore della pressione del generatore)
• Torcia: gas doppio meccanizzata; avvio contatto; sensore cappuccio pneumatico
• Dimensioni torcia: diametro 38,1 mm; lunghezza 280 mm; peso 0,8 kg
