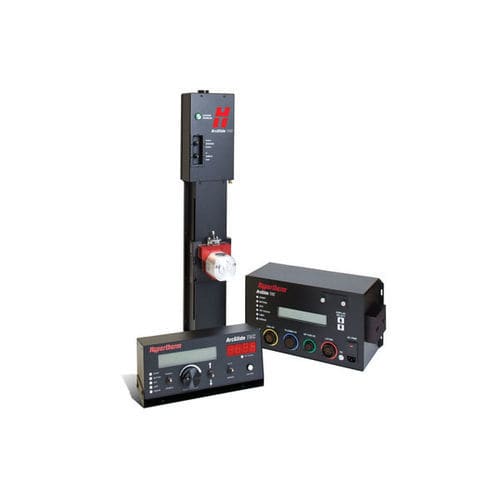

Unità di regolazione in altezza pneumatica ArcGlide®

per torcia al plasma

Stato del prodotto
Il controllo di altezza torcia ArcGlide è un sistema THC (controllo automatico altezza torcia) in stato legacy. Ultima produzione: dicembre 2023. Hypertherm fornisce supporto tecnico e parti di ricambio. La documentazione tecnica è disponibile nella biblioteca dei documenti per il self-service.

Codici articolo interessati

• 090054
• 090055
• 090082
• 090083
• 090084
• 090085
• 090086
• 090087
• 090088
• 090089
• 090090
• 090091
• 090092
• 090093
• 228846
• 228851

Disponibilità

• Pezzi di ricambio: ✔
• Supporto tecnico: ✔

Applicazioni e vantaggi

• Maggiore produttività: la tecnologia Rapid Part™ riduce i tempi tra i tagli; il sensore di altezza iniziale (IHS) e il rapido movimento sull'asse Z minimizzano i tempi di ricerca e ritrazione della torcia.
• Costi operativi ridotti: il campionamento continuo della tensione di arco e il suo controllo estendono la vita dei consumabili e mantengono la qualità di taglio senza intervento dell'operatore.
• Integrazione: disponibile integrato al CNC via Hypernet® o come THC indipendente; supporta la funzione True Hole® su sistemi plasma compatibili.

Caratteristiche / specifiche tecniche

• Approvazioni: CE, CSA, GOST-R
• Intervallo temperatura: -10 °C a +40 °C ambiente
• Umidità: 95% UR
• Dimensioni: Lifter 127 x 151 x 743 mm; HMI 298 x 131 x 118 mm; Modulo di controllo 359 x 157 x 206 mm
• Supporto torcia / gruppo distacco: magnetico 11,4 kg (consigliato); magnetico 4,5 kg; pneumatico. Diametri di montaggio: 51 mm, 44 mm, 35 mm
• Velocità di corsa: 15.240 mm/min
• Capacità di sollevamento: 11,4 kg
• Lunghezza corsa del lifter: 241 mm
• Tensione: HMI 115/230 V (50/60 Hz); Modulo di controllo 115/230 V (50/60 Hz)
• Comunicazione: Hypernet® al CNC; cablaggio discreto o Hypernet al sistema plasma; opzione RS-422 al CNC secondo configurazione
• Tipi di banco: banco a estrazione e banco ad acqua; supporta taglio ad alto amperaggio; 1–4 sistemi plasma
• Garanzia: garanzia standard di due anni

Note
Prodotto legacy — ultima produzione dicembre 2023. Supporto e parti di ricambio disponibili; consultare la biblioteca documenti per manuali e ricambi.
