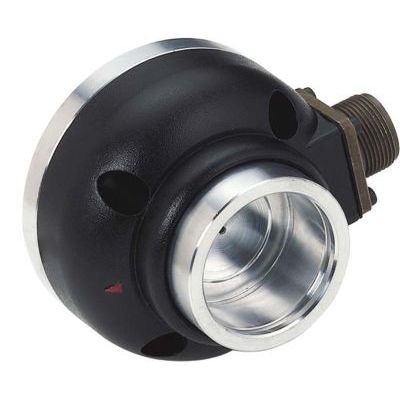

Cella di carico a trazione CF series

per ponte estensimetrico

Celle di carico serie CF La serie CF è la categoria delle celle di carico flangiate IBD. Esse sono montate all'estremità di un rullo di misura e possono rilevare con precisione il risultato delle forze generate dalla trazione del materiale in funzione degli angoli di avvolgimento. Il successo commerciale delle celle CF è dovuto alla combinazione della loro struttura compatta, che ne consente il facile montaggio in spazi ristretti, la facilità d'uso e l'alta affidabilità, grazie all'alta qualità raggiunta dalla IBD in 20 anni di attività nel settore. Le celle di carico CF sono disponibili in vari modelli e con una gamma di carico da 50N a 25000N Consigli per la corretta installazione delle celle CF Assemblare le celle di carico alle estremità dell'albero del rotolo come mostrato nel disegno a destra. Un cuscinetto è fissato assialmente usando un anello elastico (anello di tenuta) ed i distanziali, mentre l'altro cuscinetto è lasciato libero di galleggiare assialmente nella cella di carico. Ciò consente la dilatazione termica dei componenti della macchina. Numero di celle È possibile utilizzare solo 1 cella di carico nei seguenti casi: La lunghezza del rotolo è inferiore a 40 pollici Il materiale del nastro rimane costantemente al centro del rotolo o nella stessa posizione sul rullo.
