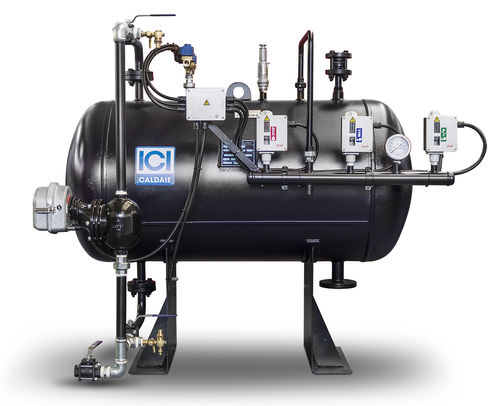

Il vaso di espansione è disegnato per assorbire le variazioni volumetriche dell’olio causate dalla variazione di temperatura. La sua composizione consiste in un recipiente orizzontale pressurizzato con azoto. La pressione varia da 1 bar a olio freddo fino a 4 bar con olio a 280°C. Il serbatoio è conforme alla norma PED 2014/68/EU .
È costruito in acciaio al carbonio P275GH EN10028-3, verniciato esternamente.
VEO è fornito con accessori necessari per il controllo automatico di pressione e livelli. Selettori, fusibili, e indicatori luminosi dell’espansione sono situati nel pannello di controllo del riscaldatore OPX.
A richiesta :
Qualora il vaso di espansione VEO non fosse abbinato ad una caldaia ad olio diatermico ICI serie OPX o OPX REC ma ad un generatore di marca diversa, è possibile richiedere la fornitura di un quadro elettrico a corredo.
Equipaggiamento standard:
Sistema rifornimento azoto per il controllo della pressione comprendente:
Collettore azoto
Manometro
Pressostato
Valvola di alimentazione azoto
Pressostato di sicurezza
2 valvole a solenoidi di carico
2 valvole di non ritorno
Indicatore di livello
Sistema di controllo livello alimentazione olio comprendente:
Regolatore galleggiante di livello con integrato allarme basso livello
Pompa di carico olio
Valvola di sicurezza certificata PED 2014/68/EU
