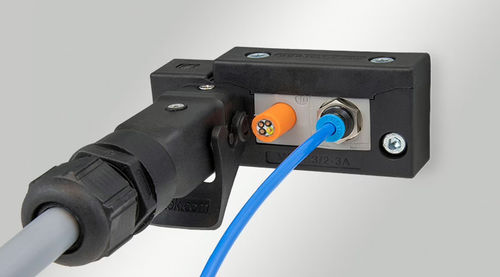

Interfaccia modulare a relè MIS series

Il sistema di interfaccia modulare (MIS) è un ingresso cavi divisibile per cavi con e senza connettori in combinazione con connettori industriali 3A o 4A. Un connettore industriale di dimensioni 3A o 4A può essere inserito direttamente sul telaio. I cavi con un diametro da 1 a 15 mm possono essere posati, sigillati garantendo la tenuta alla trazione in conformità alla norma EN 62444. La soluzione è composta da un telaio con viti di chiusura con custodia fissa integrata per connettore industriale in formato 3A o 4 A. La controparte è composta da una custodia volante con pressacavo M20 per cavi con range di serraggio 6-12 mm o M25 con range di serraggio 13-18 mm. Il MIS è compatibile con gli inserti dei più comuni fornitori di connettori industriali presenti sul mercato nazionale. I gommini passacavo vengono inseriti all‘interno del telaio che deve essere chiuso successivamente. Il connettore industriale viene quindi accoppiato e fissato al telaio attraverso la leva di fissaggio integrata. In caso di disconnessione del connettore industriale, è possibile mantenere un grado di protezione attraverso un coperchio di protezione non compreso nello stato di fornitura. La combinazione di connettore industriale e ingresso cavi consente di risparmiare ulteriori aperture e quindi spazio. La guarnizione integrata nel telaio garantisce il raggiungimento del grado di protezione IP65 anche per applicazioni con gommino passacavo multiplo a due fori. Questo prodotto è disponibile in diverse versioni: Con viti in acciaio o viti in acciaio inox. Esiste anche la possibilità di inserire boccole filettate. Chiedeteci la variante desiderata.
