Materiale
Acciaio ( DIN-St12|ASTM-A366/A366M-97|JIS-SPCC ) +
Bronzo ( DIN-CuPb10Sn10|SAE-797|JIS-LBC3 ) +
Grafite
Durezza del bronzo 70HB-100HB
Introduzione

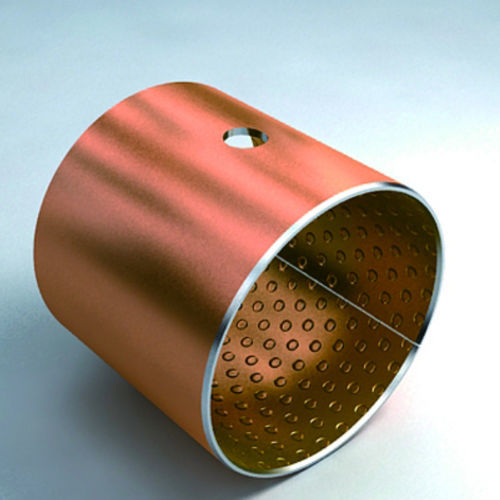

I cuscinetti bimetallici (CuPb10Sn10/grafite), realizzati in acciaio a basso tenore di carbonio come materiale di base, sono prodotti mediante il processo di sinterizzazione della polvere di bronzo allo stagno CuPb10Sn10 come strato e tasche d'olio diamantate sulla superficie dello strato di lega per immagazzinare grafite. Sono ampiamente utilizzati nelle applicazioni dell'industria automobilistica, dei camion, delle trasmissioni idrauliche e dei macchinari per l'ingegneria, grazie ai vantaggi del basso coefficiente di attrito, della buona autolubrificazione e della buona capacità di carico.
Proprietà fisiche e meccaniche
temperatura massima di esercizio Tmax ingrassato
+150 ℃
temperatura massima di esercizio Tmax-olio lubrificato
+250 ℃
temperatura minima di esercizio Tmin
-40 ℃
carico statico massimo Psta,max
300 N/mm
carico dinamico massimo Pdyn,max
140 N/mm
velocità di scorrimento max. v-ingrassata
2.5 m/s
max. Fattore PV aumentato
2.8 N/mm2-m/s
coefficiente di attrito f-sgrassato
0.05-0.12
coefficiente di attrito f-olio lubrificato
0.04-0.12
finitura superficiale dell'albero Ra
≤0,8 µm
durezza dell'albero-normale
>200HB
durezza dell'albero per la durata di vita>2000 ore
>350HB
---
