Unità di disinfezione a polverizzazione IDA

con nebbiaper veicoloper stalla

Panoramica prodotto

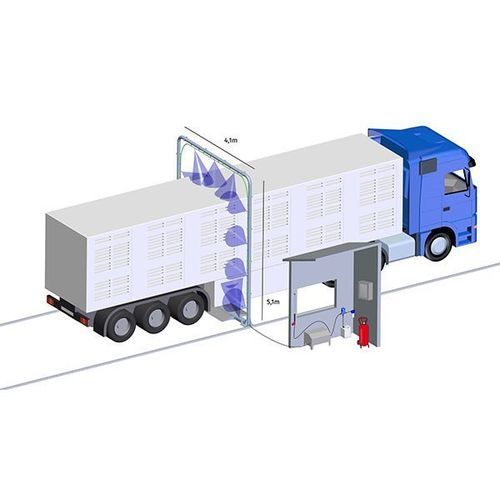

IDA è un sistema modulare per la disinfezione e il lavaggio dei veicoli progettato per allevamenti e aziende zootecniche per prevenire la diffusione di malattie e virus. Il sistema integra moduli pompa, dosaggio/filtraggio, connessione, disinfezione ruote/telaio, arco di disinfezione e piattaforme. L'assemblaggio è bullonato e non richiede utensili speciali.

Caratteristiche principali

• Sistema modulare comprensivo di pompa, kit di dosaggio/filtraggio, kit di connessione, kit disinfezione ruote/telaio, arco di disinfezione e kit piattaforma.
• Applicazione: disinfezione e lavaggio di veicoli e telai in allevamenti e aziende zootecniche.
• Operatività automatica e manuale: fotocellule, valvole di controllo e sicurezza, manometro e spia luminosa.
• Materiali: strutture in acciaio zincato e tubazioni in acciaio inox AISI 304 per le linee esposte.

Moduli inclusi nel sistema modulare IDA

• Kit modulo pompa: ZX.9900
• Kit filtraggio e dosaggio disinfettante: ZX.9922
• Kit di collegamento: ZX.9902
• Kit disinfezione ruote e telaio: ZX.9907 e ZX.9903
• Kit arco di disinfezione: ZX.9908 e ZX.9904
• Kit piattaforma: ZX.9911
• Imballo: SCQ.0002

Composizione del kit (esempio: ZX.9999)
La composizione elenca i componenti modulari e i sotto-kit che costituiscono la soluzione completa. Le quantità riportate corrispondono alle descrizioni dei moduli di seguito.

ZX.9900 (Modulo pompa)
Pressione di esercizio 100 bar, portata 21 l/min. Telaio in acciaio zincato con copertura in acciaio inox. Completo di:

• Motore elettrico 3x400V - 1450 rpm
• Pompa a camme HP 150 bar, 21 l/min con 3 pistoni in ceramica e testa in ottone
• Valvola di controllo e valvola di sicurezza
• Manometro
• Fotocellule per funzionamento automatico
• Spia luminosa durante il funzionamento
• Dispositivo ON-OFF per controllo manuale con kit antigelo

Quantità: 1

ZX.9902 (Kit di connessione)
Kit per collegare l'unità pompa e l'arco: 4 tubi in acciaio inox AISI 304 ø14x1,5 mm, 3 m di lunghezza, raccordi di ingresso/uscita, 12 staffe antivibrazione e tubo flessibile di collegamento.
Quantità: 1

ZX.9907 (Kit struttura metallica)
Kit telaio: 5 telai di base in acciaio zincato da 71 cm bullonati tra loro e due tiranti in acciaio inox galvanizzato da 110 cm.
Quantità: 1

ZX.9903 (Kit linea)
Kit linea: 6 tubi flessibili, 16 ugelli nebulizzazione e accoppiamenti.
Quantità: 1

ZX.9908 (Kit struttura metallica)
Struttura metallica: 6 colonne in acciaio zincato da 110 cm e 3 travi in acciaio zincato da 110 cm, assemblaggio bullonato.
Quantità: 1

ZX.9904 (Kit linea)
Kit linea: 10 tubi flessibili, 7 ugelli di nebulizzazione e accoppiamenti.
Quantità: 1

ZX.9911 (Kit piattaforma)
Kit piattaforma composto da 4 piattaforme in acciaio zincato, fissabili al telaio di disinfezione ruote mediante bulloni.
Quantità: 1

Accessori opzionali

• 8.2002S — Nebulizzatore a doppia durata con rivestimento interno in resina epossidica. Equipaggiamento: pistola (parti interne Viton® + acciaio inox), lancia inox 600 mm con ugello ventaglio in ottone, manometro, valvola di sicurezza, valvola a sfera, tubo spirale Rilsan 10 m con raccordo anti-twist. Pressione max 8 bar.
• ZX.9905 — Kit unità pompa fornito con tubo ad alta pressione 20 m, tubo 1200 mm completo di pistola e valvole di intercettazione. La fase di lavaggio esclude la fase di disinfezione.
• CDR.2023-25 — Idro Safe 25 L: disinfettante e antibatterico di grado dispositivo medico-chirurgico.
• ZX.2350-10 — BKD®-Purple 10 L: concentrato sanificante.

Multimedia
La pagina prodotto riporta un video dimostrativo del sistema.

Specifiche tecniche

• Nome commerciale: IDA
• Tipo: Sistema modulare per la disinfezione e il lavaggio dei veicoli
• Applicazione principale: disinfezione e lavaggio di veicoli e telai per allevamenti
• Modulo pompa (ZX.9900): pressione di esercizio 100 bar, portata 21 l/min
• Motore pompa: motore elettrico 3x400V - 1450 rpm
• Pompa: pompa a camme con 3 pistoni in ceramica e testa in ottone (HP 150 bar, 21 l/min indicato nella descrizione)
• Materiali: telaio in acciaio zincato, coperture in acciaio inox, tubazioni AISI 304
• Automazione: fotocellule, valvole di controllo e sicurezza, manometro, spia luminosa
• Assemblaggio: telai e travi modulari bullonati; non richiede utensili speciali
• Kit inclusi: ZX.9922, ZX.9902, ZX.9907/ZX.9903, ZX.9908/ZX.9904, ZX.9911, SCQ.0002
