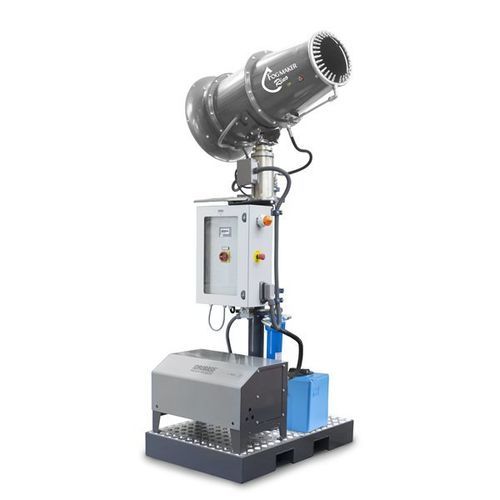

Cannone nebulizzatore per l'abbattimento delle polveri Rino

per la sanificazione degli ambientiper l'abbattimento della temperaturaper controllo degli odori

Panoramica
Rino è un sistema di nebulizzazione industriale progettato per neutralizzare e sopprimere le polveri fini sospese e per fornire nebulizzazione per raffreddamento, neutralizzazione degli odori e trattamento dell'aria su ampie superfici. Configurabile con portate e pressioni selezionabili per soddisfare i requisiti specifici del sito. Il getto assistito da ventola può raggiungere fino a 33 m in assenza di vento, offrendo copertura mirata per aree esterne e spazi semi-chiusi.

Vantaggi

• Motore brushless per ridurre la manutenzione
• Pannello touch screen semplice da usare per il controllo locale
• Unità di ventilazione indipendente dal modulo pompa
• Gestione remota opzionale per supervisione e controllo centralizzato

Dati tecnici (tabella modelli)
CODE: ZX.8300-T | Modello: Rino 11 touch | Pressione: 70 bar | Portata: 11 l/min | Dimensione goccia: 18 µm | Potenza (3x400V-50Hz): 4,5 kW | Peso: 250 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG02 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG02
CODE: ZX.8301-T | Modello: Rino 15 touch | Pressione: 80 bar | Portata: 15 l/min | Dimensione goccia: 24 µm | Potenza (3x400V-50Hz): 5,2 kW | Peso: 255 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG03 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG03
CODE: ZX.8303-T | Modello: Rino 21 touch | Pressione: 70 bar | Portata: 21 l/min | Dimensione goccia: 24 µm | Potenza (3x400V-50Hz): 6 kW | Peso: 260 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG05 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG05
CODE: ZX.8310-T | Modello: Rino-M 11 touch | Pressione: 70 bar | Portata: 11 l/min | Dimensione goccia: 18 µm | Potenza (3x400V-50Hz): 4,5 kW | Peso: 370 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG02 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG02
CODE: ZX.8311-T | Modello: Rino-M 15 touch | Pressione: 80 bar | Portata: 15 l/min | Dimensione goccia: 24 µm | Potenza (3x400V-50Hz): 5,2 kW | Peso: 380 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG03 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG03
CODE: ZX.8312-T | Modello: Rino-M 21 touch | Pressione: 70 bar | Portata: 21 l/min | Dimensione goccia: 24 µm | Potenza (3x400V-50Hz): 6 kW | Peso: 380 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG05 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG05
CODE: ZX.8313-T | Modello: Rino 4M TOUCH | Pressione: 80 bar | Portata: 11 l/min | Dimensione goccia: 18 µm | Potenza (3x400V-50Hz): 4,5 kW | Peso: 450 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG02 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG02
CODE: ZX.8315-T | Modello: Rino 11 touch braccio idraulico | Pressione: 70 bar | Portata: 11 l/min | Dimensione goccia: 18 µm | Potenza (3x400V-50Hz): 4,5 kW | Peso: 370 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG02 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG02
CODE: ZX.8333-T | Modello: Rino touch mobile | Pressione: 70 bar | Portata: 21 l/min | Dimensione goccia: 24 µm | Potenza (3x400V-50Hz): 6 kW | Peso: 580 kg | Manutenzione preventiva 750 h (standard): ZX.75IBG05 | Manutenzione preventiva 1500 h (opzionale): ZX.150IBG05

Specifiche tecniche ventilatore
Numero ugelli: anello in acciaio inox AISI 304 con 30 ugelli
Copertura: 1.900 m2
Portata aria: 9.200 m3/h
Assorbimento: 3 kW (2.800 rpm indicati)
Getto ventilatore: fino a 33 m a 21°C (senza vento)
Alimentazione: 3x400V – 50 Hz
Inclinazione: -25° a +35° manuale
Diametro ventilatore: 450 mm
Rumorosità: < 80 LwA

Specifiche modulo pompa
Pressione: 70 bar per le versioni 11 e 21 l/min; 80 bar per la versione 15 l/min
Pompa professionale: 1.450 rpm, movimento a biella, testa in ottone, 3 pistoni in ceramica
Motore elettrico 1.450 rpm: 1,5 kW per 11 l/min, 2,2 kW per 15 l/min, 3 kW per 21 l/min
Valvola by-pass integrata
Interruttore bassa pressione acqua
Elettrovalvola di scarico

Caratteristiche tecniche

• Telaio: telaio in acciaio verniciato con catodica (cataphoresis)
• Carrello: carrello in acciaio zincato (solo per ZX.8333)
• Quadro elettrico: completo con touchscreen 4,3” per gestire pompa, ventilatore, campo di rotazione, cicli di lavoro e programma di manutenzione preventiva
• Grado di protezione: IP55
• Motore brushless (senza manutenzione)
• Unità di ventilazione indipendente dal modulo pompa
• Gestione remota: opzionale
• Ventilatore: 1 anello AISI 304 con 30 ugelli; copertura 1.900 m2; portata aria 9.200 m3/h; getto fino a 33 m (senza vento)
• Pompa: pompa professionale ad alta pressione con testa in ottone e 3 pistoni in ceramica; by-pass integrato; protezioni e elettrovalvola di scarico
• Varianti di modello, pesi e potenze disponibili come indicato nella tabella tecnica sopra
