Sistema di smussatura controllato da sensori per la preparazione automatica dei cordoni di saldatura di lamiere piane in acciaio. La stabile struttura a portale, compreso il design della testa di taglio orientato all'applicazione, supporta tutti i tipi di tagli laterali superiori o inferiori con tracciamento dei bordi online controllato da un sensore.
Una telecamera laser misura la posizione del pezzo da lavorare e le tracce lungo il bordo superiore, garantendo le altezze del terreno richieste con una tolleranza di +/- 0,5 mm che compensa anche la distorsione termica. Il sistema elabora gli smussi necessari, che vengono definiti semplicemente cliccando e inserendo i parametri geometrici in un disegno CAD del componente, con il software appositamente sviluppato.

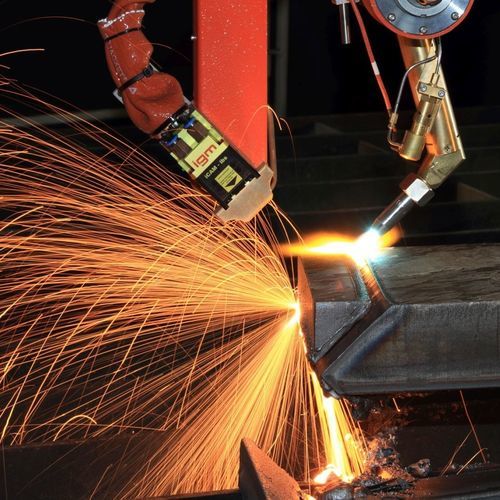

I sistemi supportati da sensori possono essere forniti con la macchina da taglio al plasma e ossitaglio igm ibs oxy and plasma, ottimizzati per tutti i requisiti meccanici e di controllo per la smussatura di lamiere piane. Questa particolare caratteristica è stata resa possibile dallo sviluppo di una testa di taglio a parallelogramma, sulla quale è montata la torcia di taglio, mobile su due assi. Questa unità è montata su un cavalletto stabile, scorrevole su rotaie, con una slitta a croce e una slitta verticale per il parallelogramma. Il particolare design della testa di taglio permette di smussare la lamiera piana con qualsiasi angolo di smusso modificabile anche su tagli rettilinei o curvi.
MISURAZIONE AUTOMATICA DELLO SPESSORE DELLA LAMIERA
Una preparazione altamente accurata dei giunti di giunzione, pur mantenendo una determinata altezza del terreno o un determinato volume di giunzione, richiede non solo l'esatta tracciatura della torcia di taglio lungo il contorno, ma anche l'esatta rilevazione dello spessore della lamiera. A tale scopo, la smussatrice ad igm può essere equipaggiata con una misurazione automatica dello spessore della lamiera.
---
