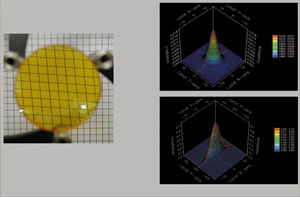

Lente biconico

in vetro BK7astigmatico

Le lenti biconiche hanno due raggi diversi su una superficie. E' possibile realizzare una lente biconica con curve sferiche o asferiche, a seconda dell'applicazione e della necessità di eliminare le aberrazioni. Le lenti biconiche sono utilizzate per produrre una messa a fuoco di forma ellittica o a fuoco lineare. Queste lenti sono utilizzate anche negli espansori del fascio anamorfico per ridurre l'astigmatismo del raggio laser. Molti laser a guida d'onda producono raggi astigmatici. Poiché la maggior parte delle applicazioni laser richiedono raggi gaussiani simmetrici, i raggi astigmatici devono essere corretti. Il tipo usuale di ottica utilizzata negli espansori del fascio anamorfico e nelle lenti a fuoco ellittico è la lente cilindrica. Per l'applicazione di espansione del fascio e alcune applicazioni di messa a fuoco, è necessario utilizzare due cilindri, con conseguenti difficili procedure di allineamento. La lente biconica può ridurre il numero di elementi utilizzati in questa applicazione e, cosa ancora più importante, ridurre il mal di testa da allineamento. * Il potere ottico biconico può essere posizionato su una superficie. * Facile da allineare. La perpendicolarità delle curve è assicurata dalla lavorazione. * Utile negli espansori a fascio anamorfico. * Come lente di messa a fuoco, produce macchie di forma ellittica. * Le curve possono essere sferiche o ellittiche.
