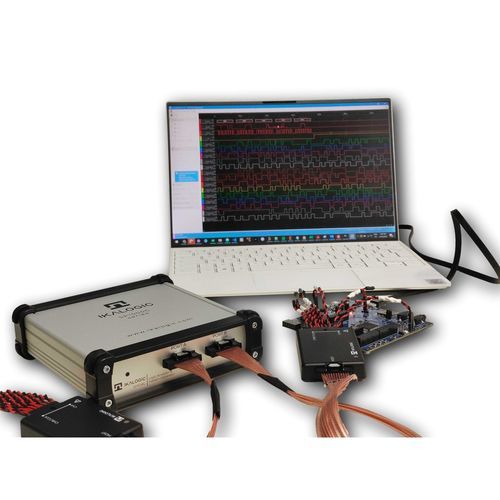

Analizzatore di segnale SP1000G series

da laboratorioelettricodi tensione

Gli analizzatori logici e i generatori di pattern arbitrari della serie SP1018G offrono un'analisi approfondita dei segnali logici e dei protocolli con una risoluzione temporale di 1GSPS (1ns). Il clock di riferimento esterno (IN e OUT), l'ingresso e l'uscita di trigger, nonché la soglia e il livello di tensione di uscita regolabili rendono la serie SP1000G un'apparecchiatura di laboratorio dalle prestazioni uniche. Attualmente è disponibile una versione a 18 canali (SP1018G), ma in definitiva la serie SP1000G è stata progettata da zero per offrire fino a 54 canali che possono essere configurati individualmente come ingressi, uscite push-pull o uscite open drain. Panoramica della serie SP1000G La serie SP1000G di analizzatori logici è composta da diversi dispositivi: SP1018G, SP1036G e SP1054G. Offrono 18, 36 o 54 canali. Tutti gli analizzatori logici della serie SP1000G offrono caratteristiche equivalenti (come frequenza di campionamento, capacità di trigger e generazione di pattern). Specifiche della famiglia SP1000G velocità di acquisizione di 1 GSPS (regolabile fino a 4 MSPS). Massima frequenza di campionamento disponibile quando si utilizzano tutti i canali (nessun compromesso tra frequenza di campionamento e numero di canali). Stadi di ingresso a trigger Schmitt con soglie regolabili (ogni gruppo di 9 canali può avere una soglia di ingresso diversa). Memoria tampone incorporata (4Gb, 8Gb o 12Gb a seconda del modello). Interfaccia USB3 ad alta velocità. Compressione dei campioni (solo gli eventi consumano memoria e larghezza di banda USB). Varie opzioni di trigger (Edge, larghezza d'impulso, pattern, protocollo). Schema di trigger complesso che combina fino a 18 canali dello stesso gruppo (ad es. porte A e B, o porte B e C). Due motori di trigger indipendenti che possono essere combinati per creare sequenze di trigger in cascata.
